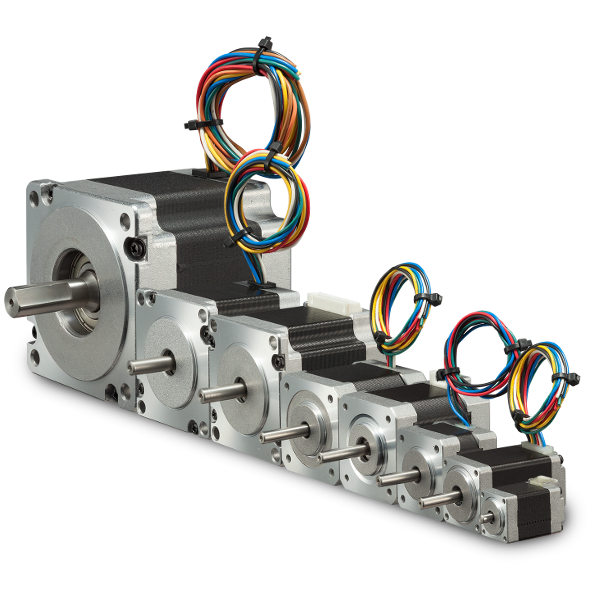

Série PMX

Fale Conosco

Produto disponível em todo o mundo

Recursos

Os motores de passo da Kollmorgen PMX oferecem:

Alto torque - o desempenho de alta qualidade em uma solução de baixo custo acessível
Vasta gama de opções padrão, incluindo: enrolamentos bipolares e unipolares, conectores integrais, eixos traseiros, vedação IP65
Opções para os ângulos 1,8 e 0,9 (PMX17 e PMX23)
Fácil aplicação em todo o mundo - CE, RoHS, ALCANCE

Apoio local da Kollmorgen oferece acesso a conhecimentos técnicos imediatos A produção flexível da Kollmorgen significa capacidades de co-engenharia flexíveis. Essas incluem:

Modificações do eixo - dimensões especiais de eixos, incluindo: eixos estriados, engrenagens helicoidais, e fusos acme
Modificações nos enrolamentos - enrolamentos especiais para se igualar a correntes, resistências, ou requisitos de indutância
Conectores - cores especiais e conectores especificados pelo cliente
Codificadores - codificadores incrementais ou absolutos com várias contagens de linha montados na fábrica
Caixas de velocidade - redutores planetários e caixas de velocidade montados na fábrica

A Kollmorgen oferece prazos de entrega competitivos para ambos os motores padrões e personalizados, com preços competitivos, qualidade do motor, desempenho e suporte técnico.

Fale Conosco

Especificações

A nova série PMX acrescenta os tamanhos de carcaça menores 08, 11 e 14 aos tamanhos de quadro tradicionais 17, 23 e 34 já oferecidos pela Kollmorgen. Cada tamanho de quadro é construído com alta qualidade que se traduz em confiabilidade e longa duração.

Modelo do Motor	Quadro NEMA, (mm)	Número de opções de comprimento	Extremidade Superior do Torque de Retenção (oz-in)	Extremidade Superior do Torque de Retenção (Nm)
PMX08	08 (20.2)	2	4.0	0.028
PMX11	11 (28.0)	3	16.8	0.119
PMX14	14 (35.2)	3	26.4	0.186
PMX17	17 (42.3)	5	107	0.756
PMX23	23 (56.4)	4	378	2.67
PMX34	34 (85.9)	4	1739	12.28
