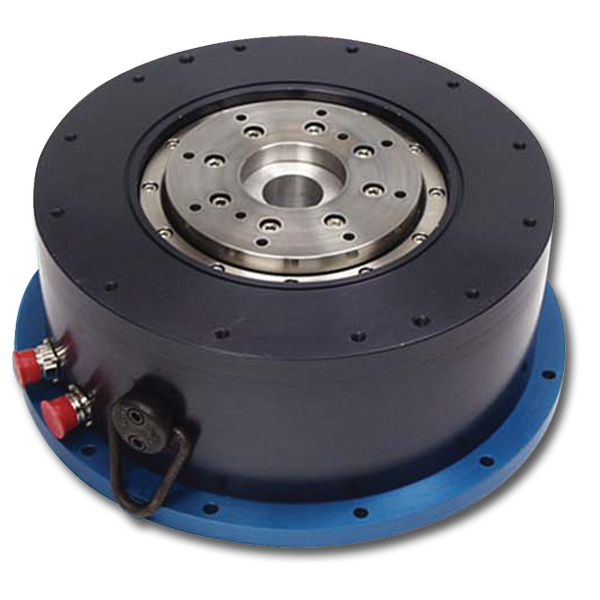

Os motores Rotativos de Drive Direto Alojado (DDR) oferecem um alto desempenho e manutenção zero em uma solução servo de precisão. Estes motores combinam grande diâmetro, pequeno comprimento e um grande número de polos magnéticos para fornecer excelente densidade de torque, enquanto elimina a necessidade de caixas de engrenagem, correias dentadas e outros componentes de transmissão. Nossas capacidades de coengenharia garantem uma solução de ajuste correto para a sua aplicação.
Produto disponível em todo o mundo
Recursos
Recursos
Recursos
- Série D: Energia em linha de 240 VCA
- Série DH: Energia em linha de 400/480 VCA
- 5,3 a 339 N-m (3,9 a 250 lb-pés) de torque contínuo acomoda uma grande variedade de requisitos de aplicação
- A velocidade de até 800 rpm cumpre a maioria dos requisitos de aplicação de alto torque/baixa velocidade
- Taxas de energia de até 3.240 watts cumprem requisitos de alta energia na maioria das aplicações
- Dispositivo de realimentação de encoder senoidal de alta resolução fornece precisão e repetibilidade excepcionais abaixo de um arco-segundo
- O realimentação do resolver robusto de várias velocidades opcional fornece uma operação confiável em ambientes severos
- A vedação do eixo IP65 e 67 é resistente à poeira e jatos d'água
- Termistor integrado oferece proteção contra altas temperaturas
- Conformidade CE, reconhecimento UL para aceitação global
Benefícios
- Fornece funcionalidade programável em sistemas de indexação que ultrapassa a taxa de transferência da relutância de tecnologias variáveis ou mecânicas
- A conexão direta à carga elimina recuo, conformidade, manutenção e eventual substituição de caixas de engrenagem, cintos ou polias
- Recuo zero e conformidade fornecem desempenho de sistema mais receptivo
- Elimina dispositivos de acoplamento, reduzindo o tamanho geral da máquina
- O projeto de marcação único e duplo reduz a fricção estática
Especificações
Especificações
Sistemas de 240 Volts
| Servodrive AKD | Desempenho | |||||||
|---|---|---|---|---|---|---|---|---|
| AKD-0060X | AKD-0120X | AKD-0240X | Torque Contínuo1 | Torque de Pico | Velocidade Máxima | |||
| Nm | lb-pés | Nm | lb-pés | RPM | ||||
| D061 | x | 5.3 | 3.9 | 16.9 | 12.5 | 500 | ||
| D062 | x | 9.8 | 7.2 | 33.5 | 24.7 | 500 | ||
| D063 | x | 17.7 | 13.1 | 64.4 | 47.5 | 500 | ||
| D081 | x | 15.9 | 11.7 | 45.0 | 33.2 | 500 | ||
| D082 | x | 25.9 | 19.1 | 92.2 | 68.0 | 300 | ||
| D083 | x | 50.4 | 37.2 | 160 | 118 | 250 | ||
| D101 | x | 34.6 | 25.5 | 129 | 95.0 | 300 | ||
| D102 | x | 63.4 | 46.7 | 277 | 167 | 200 | ||
| D103 | x | 115 | 85.0 | 501 | 370 | 120 | ||
| D141 | x | 108 | 80.0 | 367 | 271 | 200 | ||
| D142 | x | 183 | 135 | 519 | 383 | 120 | ||
| D143 | x | 339 | 250 | 1341 | 969 | 60 | ||
Sistemas de 400/480 Volts
| Servodrive AKD | Desempenho | |||||||
|---|---|---|---|---|---|---|---|---|
| AKD-0060X | AKD-0120X | AKD-0240X | Torque Contínuo1 | Torque de Pico | Velocidade Máxima | |||
| Nm | lb-pés | Nm | lb-pés | RPM | ||||
| DH061 | x | 5.3 | 3.9 | 16.9 | 12.5 | 800 | ||
| DH062 | x | 9.8 | 7.2 | 33.5 | 24.7 | 800 | ||
| DH063 | x | 17.7 | 13.1 | 64.4 | 47.5 | 800 | ||
| DH081 | x | 15.9 | 11.7 | 45.0 | 33.2 | 500 | ||
| DH082 | x | 25.9 | 11.7 | 45.0 | 33.2 | 500 | ||
| DH083 | x | 50.4 | 37.2 | 160 | 118 | 500 | ||
| DH101 | x | 34.6 | 25.5 | 129 | 95.0 | 300 | ||
| DH102 | x | 63.4 | 46.7 | 277 | 167 | 300 | ||
| DH103 | x | 115 | 85.0 | 501 | 370 | 250 | ||
| DH141 | x | 108 | 80.0 | 367 | 271 | 300 | ||
| DH142 | x | 183 | 135 | 519 | 383 | 300 | ||
| DH143 | x | 339 | 250 | 1341 | 969 | 120 | ||
