Entrada digital de 2 canais

Este contador ascendente/descendente de 24 VCC, 100 kHz, profundidade do contador de 32 bits conta pulsos binários e transmite o estado do contador, em uma forma eletricamente isolada, para o dispositivo de automação de nível superior.

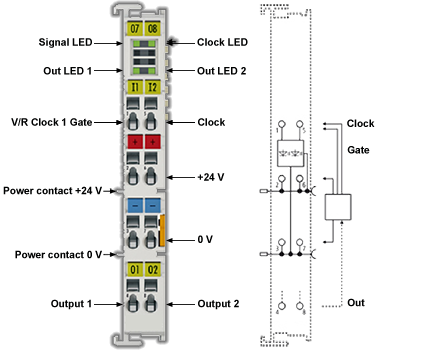

O Terminal EtherCAT AKT2G-DN-002 pode, alternativamente, ser operado como:

  • um contador de canal único (32 bits) que pode ser alternado entre a contagem crescente e decrescente através da entrada U/D (estado de entrega)
  • um contador de canal único (32 bits) que é controlado por meio da conexão do portão
  • dois contadores lógicos separados (32 bits) que podem contar em uma direção apenas com as entradas Clock 1 e Clock 2

O estado do sinal das entradas e saídas é indicado por diodos emissores de luz. As duas saídas (Saída 1 e Saída 2) são comutadas em relação ao valor do contador e podem, portanto, ser usadas como sinais de controle rápido para dispositivos de campo. O AKT2G-DN-002 suporta clocks distribuídos, ou seja, os dados de entrada podem ser monitorados de forma síncrona com outros dados que também estão ligados a terminais de clock distribuídos. A precisão em todo o sistema é de <100 ns.

Americas
Produto disponível em todo o mundo
Entrada digital de 2 canais

Especificações

Dados técnicos AKT2G-DN-002-000
Número de contadores     1 ou 2
Tensão nominal 24 VCC (-15%/+20%)
Tensão do sinal "0" -3 V ... 5 V (EN 61131-2, tipo 1)
Tensão do sinal "1" 15 V ... 30 V (EN 61131-2, tipo 1)
Frequência de contagem 100 kHz
Profundidade do contador 32 bits
Corrente de entrada tip. 5 mA (EN 61131-2, tipo 1)
Corrente de saída (por canal) máx. 0,5 A (à prova de curto-circuito)
Relógios distribuídos (DC) sim
Contatos de energia de consumo atual tip.carga de 14 mA +
Consumo atual via barramento E tipo 130 mA
Isolamento elétrico 500 V (E-bus/tensão de campo)
Compatível com a função NoCoeStorage sim
Peso aprox. 50 g
Faixa de temperatura ambiente permitida durante a operação -25°C ... +60°C (faixa de temperatura estendida)
Faixa de temperatura ambiente permitida durante o armazenamento -40°C ... +85°C
Umidade relativa permitida 95%, sem condensação
Dimensões (L x A x D) aprox. 15 mm x 100 mm x 70 mm
Montagem no trilho de montagem de 35 mm está em conformidade com EN 60715
Resistência a vibração/choque está em conformidade com EN 60068-2-6 / EN 60068-2-27, consultar também Montagem e cabeamento de terminais de I/O
Imunidade/emissão EMC está em conformidade com EN 61000-6-2 / EN 61000-6-4
Classe de proteção IP20
Posição de instalação variável
Aprovação CE ATEX, cULus
