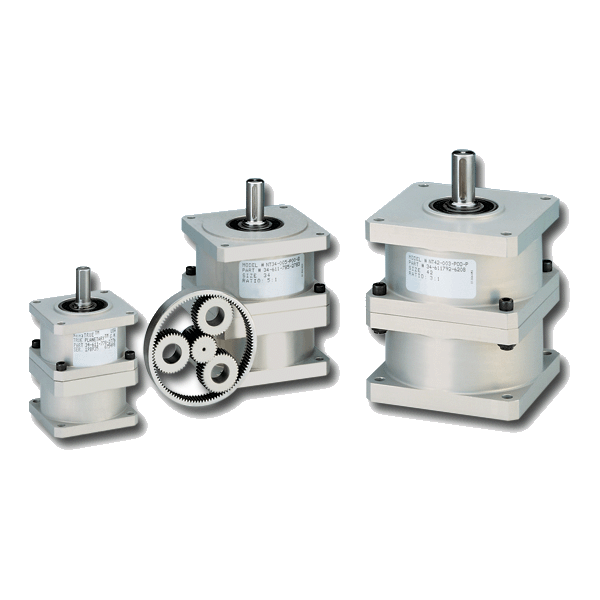

As caixas de engrenagem NemaTRUE™ estão disponíveis nos quatro tamanhos padrões NEMA, em três tamanhos métricos e em versões de ângulo reto e em linha—todos apresentando nosso sistema de montagem RediMount. Estas caixas de engrenagem de precisão fornecem uma solução versátil e econômica para muitas aplicações.

Para aplicações de ciclo de trabalho contínuo, as nossas caixas de engrenagem da Série EverTRUE™ são permanentemente lubrificadas e classificadas para durar um mínimo de 30.000 horas durante 24 horas por dia, 7 dias por semana. Estas caixas de engrenagem de alta precisão são compatíveis com o nosso sistema de montagem RediMount para facilitar a instalação em praticamente todos os motores.

A XTRUE™ Series oferece uma solução econômica com recursos robustos. Com cinco tamanhos de frame, em versões retas ou em 90°, e nosso sistema de montagem RediMount™, essas caixas de engrenagens de precisão oferecem instalação fácil e desempenho confiável.

A Série UltraTRUE™ combina a nossa engrenagem helicoidal com coroa da mais alta precisão com a orientação TRUE Planetary para criar as caixas de engrenagens mais uniformes e silenciosas disponíveis no mercado atualmente. Uma vasta gama de tamanhos de quadro métricos e relações de engrenagem estão disponíveis em versões retas e 90º.

Nossa ValueTRUE™ Series oferece alta precisão com um preço competitivo. Com apenas 4 minutos de arco de recuo e disponível em uma ampla variedade de tamanhos e intervalos de frame, elas são perfeitas como equipamento original ou como um substituto fácil para caixas de engrenagens helicoidais comuns.

O sistema de montagem de motor RediMount™ permite a montagem de nossas caixas de engrenagens TRUE Planetary™ em praticamente todos os motores disponíveis no mercado. O design inovador, com adaptador de luva e carcaça com entrada, garante que a montagem da caixa de engrenagens seja sempre rápida, fácil e sem erros.

Tipo de montagem	Em linha	Ângulo reto
Precisão	13 arco-minutos	13 arco-minutos
Tamanhos das estruturas (mm)	17, 23/60, 34/90, 42/115	23, 34, 42
Capacidade de torque Nm (lb-pés)	até 180 (133)	até 255 (188)
Disponibilidade de relação	3:1, 5:1, 10:1, 15:1, 25:1 30:1, 50:1, 100:1	1:1, 2:1, 3:1, 4:1, 5:1P, 5:1T, 6:1 9:1, 10:1, 12:1, 15:1, 20:1, 25:1 30:1, 40:1, 50:1, 60:1, 75:1, 90:1 100:1, 120:1, 125:1, 150:1, 200:1 250:1, 300:1, 400:1, 500:1
Capacidade de carga radial N (lb pés)	até 3730 (839)	até 2900 (652)
Sistema de montagem	RediMount™	RediMount™

Título	Idioma	Data	Tamanho
Kollmorgen Automation and Motion Control	English	14 Jun 2021	15.53 MB	Email
True Planetary Gearheads Catalog EN	English	13 Mar 2012	4.73 MB	Email

Título	Idioma	Data	Tamanho
Kollmorgen Motion Components Brochure EN RevB	English	14 Out 2011	1.81 MB	Email
True Planetary Gearheads Brochure de-DE rev2005	English	02 Fev 2012	922.54 KB	Email
True Planetary Gearheads Brochure it-IT 2005	English	02 Fev 2012	371.57 KB	Email
