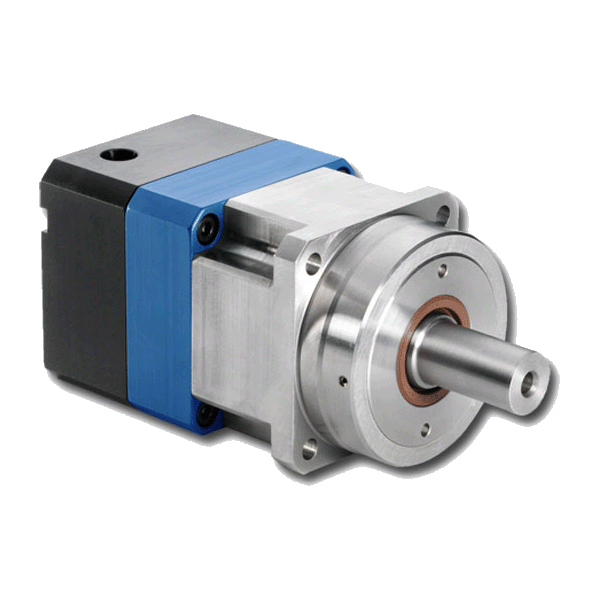

Para aplicações de ciclo de trabalho contínuo, as nossas caixas de engrenagem da Série EverTRUE™ são permanentemente lubrificadas e classificadas para durar um mínimo de 30.000 horas durante 24 horas por dia, 7 dias por semana. Estas caixas de engrenagem de alta precisão são compatíveis com o nosso sistema de montagem RediMount para facilitar a instalação em praticamente todos os motores.

A XTRUE™ Series oferece uma solução econômica com recursos robustos. Com cinco tamanhos de frame, em versões retas ou em 90°, e nosso sistema de montagem RediMount™, essas caixas de engrenagens de precisão oferecem instalação fácil e desempenho confiável.

A Série UltraTRUE™ combina a nossa engrenagem helicoidal com coroa da mais alta precisão com a orientação TRUE Planetary para criar as caixas de engrenagens mais uniformes e silenciosas disponíveis no mercado atualmente. Uma vasta gama de tamanhos de quadro métricos e relações de engrenagem estão disponíveis em versões retas e 90º.

Nossa ValueTRUE™ Series oferece alta precisão com um preço competitivo. Com apenas 4 minutos de arco de recuo e disponível em uma ampla variedade de tamanhos e intervalos de frame, elas são perfeitas como equipamento original ou como um substituto fácil para caixas de engrenagens helicoidais comuns.

O sistema de montagem de motor RediMount™ permite a montagem de nossas caixas de engrenagens TRUE Planetary™ em praticamente todos os motores disponíveis no mercado. O design inovador, com adaptador de luva e carcaça com entrada, garante que a montagem da caixa de engrenagens seja sempre rápida, fácil e sem erros.

Tipo de montagem	Em linha
Precisão	4 arco-minutos
Tamanhos das estruturas (mm)	100, 140, 180
Capacidade de torque Nm (lb-pés)	até 1017 (750)
Disponibilidade de relação	4:1, 5:1, 7:1, 10:1, 16:1, 20:1, 25:1, 28:1, 35:1, 40:1, 50:1, 70:1, 100:1
Capacidade de carga radial N (lb pés)	até 44600 (10027)
Sistema de montagem	RediMount™
