Todos os nossos redutores incorporar planetária verdadeira engrenagem para alta capacidade de torque, bom funcionamento e manutenção mínima. Então você pode contar com um ótimo desempenho, se você precisa de um redutor de propósito geral, um modelo ultra-preciso, uma versão lavagem ou de grau alimentício, ou um motoredutor completo.

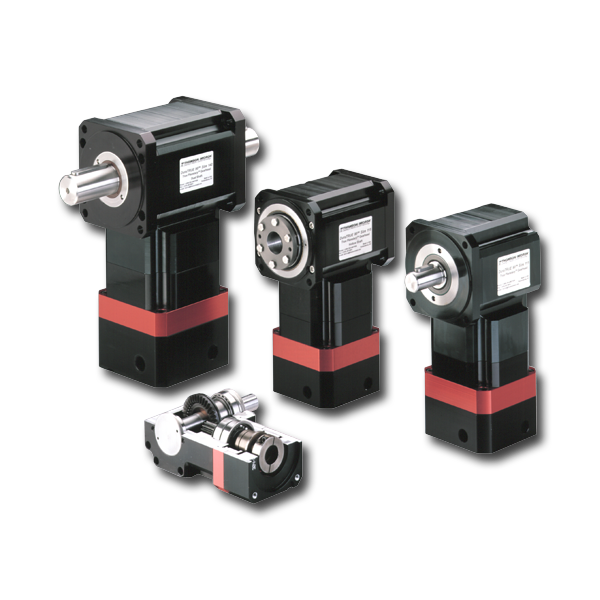

A Série DuraTRUE™ oferece caixas de engrenagem de alta precisão com uma variedade de configurações de eixo, permitindo a você desenvolver o seu sistema nos menores envelopes eliminando a necessidade de acoplamentos. Você pode até executar dois eixos com um motor usando o projeto em "T" DuraTRUE.

As caixas de engrenagem NemaTRUE™ estão disponíveis nos quatro tamanhos padrões NEMA, em três tamanhos métricos e em versões de ângulo reto e em linha—todos apresentando nosso sistema de montagem RediMount. Estas caixas de engrenagem de precisão fornecem uma solução versátil e econômica para muitas aplicações.

Para aplicações de ciclo de trabalho contínuo, as nossas caixas de engrenagem da Série EverTRUE™ são permanentemente lubrificadas e classificadas para durar um mínimo de 30.000 horas durante 24 horas por dia, 7 dias por semana. Estas caixas de engrenagem de alta precisão são compatíveis com o nosso sistema de montagem RediMount para facilitar a instalação em praticamente todos os motores.

A XTRUE™ Series oferece uma solução econômica com recursos robustos. Com cinco tamanhos de frame, em versões retas ou em 90°, e nosso sistema de montagem RediMount™, essas caixas de engrenagens de precisão oferecem instalação fácil e desempenho confiável.

A Série UltraTRUE™ combina a nossa engrenagem helicoidal com coroa da mais alta precisão com a orientação TRUE Planetary para criar as caixas de engrenagens mais uniformes e silenciosas disponíveis no mercado atualmente. Uma vasta gama de tamanhos de quadro métricos e relações de engrenagem estão disponíveis em versões retas e 90º.

Nossa ValueTRUE™ Series oferece alta precisão com um preço competitivo. Com apenas 4 minutos de arco de recuo e disponível em uma ampla variedade de tamanhos e intervalos de frame, elas são perfeitas como equipamento original ou como um substituto fácil para caixas de engrenagens helicoidais comuns.

O sistema de montagem de motor RediMount™ permite a montagem de nossas caixas de engrenagens TRUE Planetary™ em praticamente todos os motores disponíveis no mercado. O design inovador, com adaptador de luva e carcaça com entrada, garante que a montagem da caixa de engrenagens seja sempre rápida, fácil e sem erros.

Ferramentas de design

Descontinuado

Tipo de montagem	Em linha	Ângulo reto	Eixo Oco Ângulo Reto	Eixo Duplo Ângulo Reto
Precisão	8 arco-minutos	8 arco-minutos	8 arco-minutos	8 arco-minutos
Tamanhos das estruturas (mm)	60, 90, 115, 142	60, 90, 115, 142	90, 115, 142	60, 90, 115, 142
Capacidade de torque Nm (lb-pés)	até 834 (615)	até 842 (621)	até 865 (638)	até 865 (638)
Disponibilidade de relação	3:1, 4:1, 5:1, 7:1 10:1, 15:1, 20:1 25:1, 30:1, 40:1 50:1, 70:1, 100:1	5:1, 6:1, 9:1, 10:1 12:1, 15:1, 20:1 25:1, 30:1, 40:1 50:1, 60:1, 75:1 90:1, 100:1 120:1, 125:1 150:1, 200:1 250:1, 300:1 400:1, 500:1	1:1, 2:1, 3:1, 4:1 5:1P, 5:1T, 6:1 9:1, 10:1, 12:1 15:1, 20:1, 25:1 30:1, 40:1, 50:1 60:1, 75:1, 90:1 100:1, 120:1 125:1, 150:1 200:1, 250:1 300:1, 400:1 500:1	1:1, 2:1, 3:1, 4:1 5:1P, 5:1T, 6:1 9:1, 10:1, 12:1 15:1, 20:1, 25:1 30:1, 40:1, 50:1 60:1, 75:1, 90:1 100:1, 120:1 125:1, 150:1 200:1, 250:1 300:1, 400:1 500:1
Capacidade de carga radial N (lb pés)	até 11150 (2507)	até 11150 (2507)	até 11150 (2507)	até 11150 (2507)
Sistema de montagem	RediMount™	RediMount™	RediMount™	RediMount™
