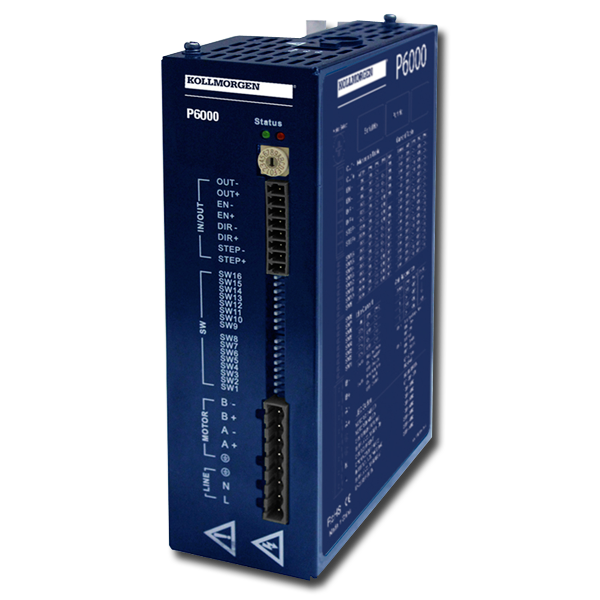

Drive de Passo P6000
Introduzindo o novo drive de passo P6000 da Kollmorgen. O P6000 é um drive de micropasso CA otimizado para o emparelhamento com os motores de passo POWERPAC e POWERMAX. Com a simplicidade dos DIP Switch e o desempenho otimizado pelo sistema completo, esta solução de passo proporciona um desempenho superior à máquina sem a complexidade associada.
Recursos
Recursos
O P6000 e os motores de passo POWERPAC e POWERMAX são projetados para fornecerem a melhor solução de sistema quanto emparelhados uns aos outros. A fácil seleção com o DIP Switch combina as configurações do P6000 com os requisitos ideias do motor de passo Kollmorgen para fornecer o melhor desempenho e a solução mais eficiente a praticamente todas as aplicações.
- Não é preciso programação!
- Abrange a totalidade das faixas de potência do motores de passo Kollmorgen
- Saída de corrente selecionável por interruptor de 0,2-5,7 Arms, 8,0 A pico
- Entrada 120/240 VCA (barramento 160/320 VCC)
- Emparelhamento do motor de passo Kollmorgen; selecionável por interruptor
- Todas as entradas e saídas são isoladas opticamente
- Comando sentido horário/anti-horário ou direção, passo diferencial e ponta única; selecionável por interruptor
- Ativar entrada
- Saída de falha (PNP ou NPN)
- LEDs de status para uma fácil solução de falhas
- Configurações de resolução do motor de passo selecionáveis por interruptor
- Filtro de suavização do passo; selecionável por interruptor
- Redução de corrente ociosa; selecionável por interruptor
- Antirresonância com base na inércia de carga; selecionável por interruptor
- O autoteste conduz o teste de giro para confirmar a conexão; selecionável por interruptor
- Certificado RoHS & CE
