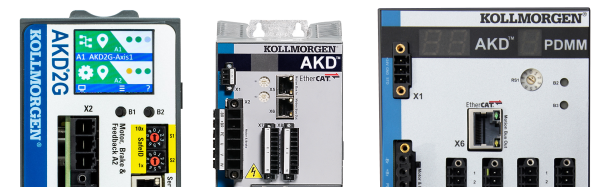

Servo Drive AKD2G
Os recursos do AKD2G incluem controle de dois eixos, IOs expansíveis (sem aumento no tamanho do drive), memória removível, dois canais de STO, e o primeiro display gráfico incorporado ao drive da indústria. O AKD2G é otimizado para o AKM2G de conector único e para o AKM (com ou sem freio), reduzindo a cablagem com a tecnologia de cabo único híbrido. O AKD2G também oferece uma opção para feedbacks secundários, de maneira a suportar dispositivos anteriores.
Vários modelos com prazo de entrega de 2 semanas
Produto disponível no mundo todo
Display colorido
Nunca foi tão fácil acessar as suas informações de comissionamento.
Em uma missão de comissionamento
Detectar falhas
Locais de habilitação/desabilitação por código de cores para cada eixo
Os ícones indicam os modos de operação e da fonte de comando
Localizar o drive
Informações de estado de rotação no STO, habilitação de hardware e parada controlada
Recursos
Flexibilidade
- O design modular permite ao usuário especificar apenas os recursos necessários
- Porta opcional para os tipos de feedback:
- EnDat 2.2
- BiSS
- Resolver
- Encoder A-Quad-B
- Emulação de encoder
- Malha dupla
- Várias escolhas de protocolos para otimização de sistemas, incluindo EtherCAT® e FSoE, CANopen®, PROFINET® IRT e Ethernet/IP™ com CIP
- Detecções de sobre tensão, corrente e temperatura são oferecidas como recursos para maior segurança e confiabilidade
- STO de canal duplo para cada eixo
- Densidade de potência líder de mercado para mais flexibilidade na montagem
- Pode ser montado em um painel com 25 cm de pro
- Memória removível
- IOs
- 16 IOs incluídas
- Expansão para até 28 IOs
- +2 entradas de segurança (2 entradas de segurança já são padrão)
- 4 saídas de segurança
Fácil de usar
- Compatibilidade plug-and-play com os motores e controladores Kollmorgen
- Software de configuração Workbench, aclamado pela experiência do usuário e usabilidade
- O conector híbrido de potência do motor é otimizado para motores de cabo único
- Sem adaptadores, sem D-Subs, sem divisores
- Os conectores por ação de mola dos IOs permitem uma instalação fácil e simples
- Os IOs isolados opticamente reduzem ruídos e eliminam a necessidade de hardware adicional
Rápidos
- A tecnologia Servo on a Chip™ inclui um ARM A9 Dual Core, 800 MHz + 1,5M portas adicionais na FPGA
- Acomoda mudanças na carga imediatamente:
- Malha de corrente: 1,28 us
- Malha de velocidade: 62,5 us
- Malha de posição: 250 us
- O tuning do eixo baseado em assistente conta com uma ferramenta avançada de diagrama de Bode para ajustá-lo manualmente de maneira muito eficiente quando desejado
- Captura rápida de dados com um canal de serviço Ethernet TCP/IP
Especificações
120/240 VCA
| Modelo | Corrente contínua (Arms) | Corrente de pico (Arms) | Potência do eixo típica (kW) | W (Ω) | Altura mm (in) | Largura mm (in) | Profundidade mm (in) | Profundidade com raio de curvatura do cabo mm (in) | |
|---|---|---|---|---|---|---|---|---|---|
| AKD2G-6V03S | 3 | 9 | 1 | 100 (15) | 235 (9,25) | 76 (2,99) | 221 (8,70) | 232 (9,13) | |
| AKD2G-6V06S | 6 | 18 | 2 | ||||||
| AKD2G-6V12S | 12 | 30 | 4 | ||||||
| AKD2G-6V03D | 3 & 3 | 9 & 9 | 1 & 1 | ||||||
| AKD2G-6V06D | 6 & 6 | 18 & 18 | 2 & 2 | ||||||
240/480 VCA
| Modelo | Corrente contínua (Arms) | Corrente de pico (Arms) | Potência do eixo típica (kW) | Resistor de frenagem interno W (Ω) | Altura mm (in) | Largura mm (in) | Profundidade mm (in) | Profundidade com raio de curvatura do cabo mm (in) | |
|---|---|---|---|---|---|---|---|---|---|
| AKD2G-7V03S | 3 | 9 | 2 | 100 (33) | 272 (10,71) | 75 (2,95) | 221 (8,70) | 232 (9,13) | |
| AKD2G-7V06S | 6 | 18 | 4 | ||||||
| AKD2G-7V12S | 12 | 30 | 8 | ||||||
| AKD2G-7V24S | 24 | 72 | 16 | 140 (15) | 335 (13,19) | 100 (3,94) | 274 (10,79) | 291 (11,46) | |
| AKD2G-7V03D | 3 & 3 | 9 & 9 | 2 & 2 | 100 (33) | 272 (10,71) | 75 (2,95) | 221 (8,70) | 232 (9,13) | |
| AKD2G-7V06D | 6 & 6 | 18 & 18 | 4 & 4 | ||||||
