S200 Servo Drive

Os servo drives Kollmorgen S200 são os primeiros drives industriais totalmente digitais com velocidade de processamento de 800 Hz. Equipamento extremamente compacto sintonização fácil e com rendimento único, realimentação de alta resolução e alimentação de corrente de alta performance para um movimento suave e com resposta rápida. O dispositivo de realimentação inteligente com identificação de motor eletrônico permite o comissionamento plug-and-play na maioria das aplicações.

Global
Produto disponível em todo o mundo

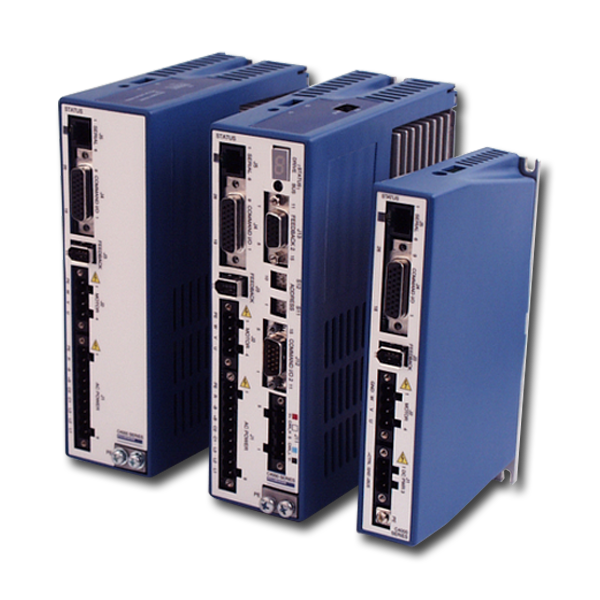

Imagem grande S2

Recursos

Recursos

  • Disponível para operação em 120/240 VCA e 20-90 VCC com corrente contínua de 1,5 Amps RMS a 48 Amps RMS de pico
  • Realimentação com alta resolução 24-bit
  • Largura de banda de loop de corrente de alto desempenho 3-5 kHz
  • O dispositivo de realimentação inteligente com identificação eletrõnica do motor elimina a necessidade de configuração de parâmetros no drive e sintonização do servo-circuito, o que possibilita o comissionamento plug-and-play das aplicações.
  • Os recursos padrão incluem a base de controle de torque e velocidade, engrenagem eletrônica, entrada de referência analógica de até 18-bit e uma saída equivalente encodera
  • Opções disponíveis para suportar a indexação ou o controle de movimento programável baseado em SynqNet™
  • Cumpre padrões UL 508C, CE, EN50178, EN61800-C e Semi F47
  • Alimentação independente de energia to tipo "Keep Alive" (manter energizado), que possibilita rápida recuperação em condições de parada de emergência

Benefícios

  • A ampla faixa de potência permite que uma única família de drives seja aplicada em toda a máquina
  • O formato compacto permite o uso de gabinetes menores ou montagem próxima ao ponto de uso
  • Possui E/S isoladas opticamente, conectores de travamento positivo e proteção total contra falhas que permite vida longa à máquina e imunidade contra danos acidentais
  • Sistema de alto desempenho projetado para aumentar o rendimento da máquina
  • A interface gráfica fácil de usar que reduz a engenharia e o tempo de suporte
  • Custo geral reduzido

Especificações

Dados técnicos

  Modelo
Dados relacionados DIM 20330 20630 20260 20360
Tensão Nominal V 20 ... 90 VCC 0 ... 264 VCA
Lógica de controle, tensão de alimentação V 10 ... 90 VCC 85 ... 265 VCA
Corrente nominal de saída (valor RMS, ± 3 %) A 3 6 1.5 3
Corrente de pico (± 3 %) A 9 18 4.5 9
Tempo de pico s 3 3 3 3
Loop de corrente máx. kHz 5 5 3 3
Loop de velocidade máx. Hz 800
Taxa de atualização MHz 1.25

Dimensões

  CC CC & opção CA
Altura 152,4 mm 152,4 mm 175 mm
Largura 28,7 mm 48,3 mm 54,8 mm
Profundidade (sem conectores) 101 mm 101 mm 132 mm
Profundidade (com conectores) ~130 mm ~130 mm ~180 mm
