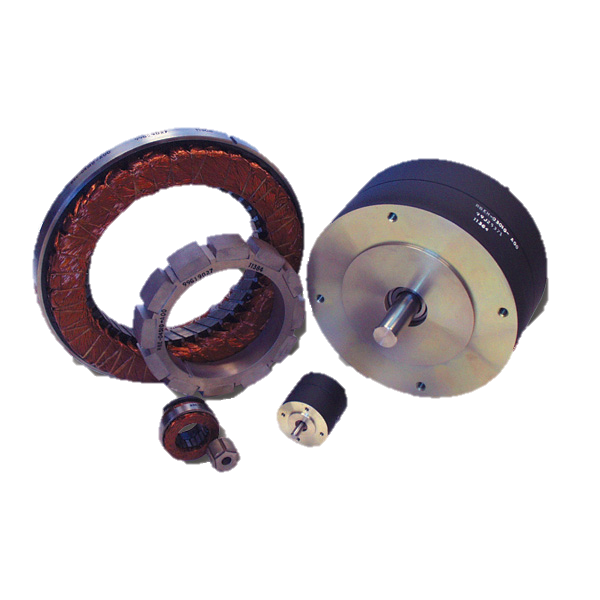

Servomotori Direct Drive RBE
La serie RBE di Kollmorgen è una piattaforma collaudata che vanta un’esperienza di anni nel campo delle soluzioni di motori ad azionamento diretto in vari settori quali difesa, semiconduttori, macchine utensili, automazione industriale, medicina e robotica. La configurazione frameless prevede un rotore e uno statore integrati direttamente con il carico dove gli stessi cuscinetti che sostengono il carico, sostengono anche il motore. Questa configurazione elimina albero, cuscinetti, flange e accoppiamenti, offrendo volume ridotto, peso e complessità.
Questi motori continuano a proporre soluzioni valide ove occorrano configurazioni di motore pancake con una coppia relativamente elevata e velocità ridotta.
Caratteristiche
Caratteristiche
- 10 grandezze con diametro esterno da 21,3 mm a 239 mm
- Coppie da 0,01 N-m a 38 N-m
- Coppia di picco da 0,03 N-m a 200 N-m
- Velocità fino a 35.000 giri/min
- Avvolgimenti standard e personalizzati per soddisfare i requisiti di prestazioni di velocità/coppia
- I modelli RBE frameless usano il proprio albero e i propri cuscinetti e possono comprendere sensori Hall integrati, e ulteriori dispositivi di retroazione per la posizione come encoder o resolver possono essere aggiunti come componenti separati
Vantaggi
- Cogging ridotto per favorire una rotazione fluida a bassa velocità
- La progettazione brushless consente riduzioni significative di inerzia del rotore e aumenti di accelerazione
- Il raffreddamento e l’efficienza migliorati forniscono prestazioni migliori in un’ampia gamma di condizioni di esercizio
- La configurazione senza carter riduce le dimensioni della macchina e i requisiti di manutenzione grazie all’uso della stessa gamma di cuscinetti sia per il carico sia per il motore
