Motori housed D e DH

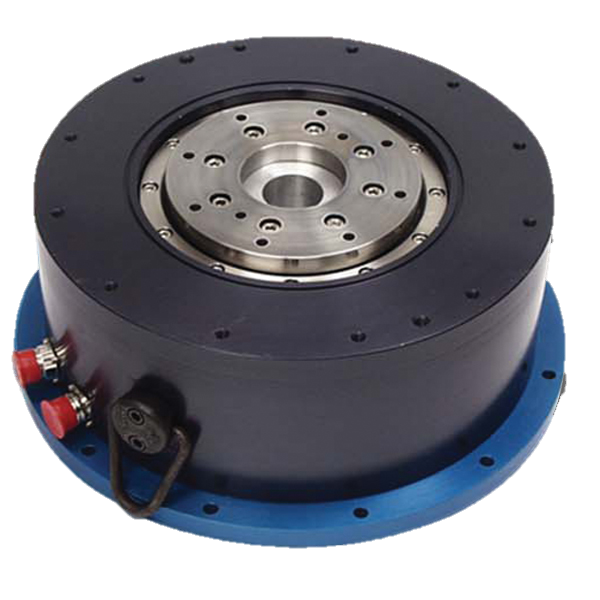

Kollmorgen offre motori rotativi housed ad azionamento diretto (DDR), servomotori ad alta precisione dalle prestazioni elevate e a “manutenzione zero”. Questi motori combinano un diametro elevato, una lunghezza ridotta e un alto numero di poli magnetici per garantire una densità di coppia eccezionale, eliminando al contempo la necessità di riduttori, cinghie dentate e di altri componenti di trasmissione. Grazie alle nostre capacità di co-engineering siamo in grado di offrire una soluzione adeguata per ogni vostra applicazione.

Globale
Prodotto disponibile in tutto il mondo
Kollmorgen Motori housed D e DH

Caratteristiche

Caratteristiche

  • Serie D: alimentazione a 240 V CA
  • Serie DH: alimentazione a 400/480 V CA
  • Coppia continua da 5,3 a 339 N-m (3,9-250 lb/ft), per soddisfare un'ampia gamma di requisiti applicativi
  • Le velocità fino a 800 giri/min soddisfano i più rigorosi requisiti di coppia alta-bassa velocità
  • Le potenze nominali fino a 3.240 watt soddisfano l'elevato assorbimento di potenza della maggior parte delle applicazioni
  • I dispositivi di retroazione con encoder sinusoidale ad alta risoluzione forniscono una precisione eccezionale e una ripetibilità inferiore ad un secondo d'arco
  • La robusta retroazione opzionale a resolver a più velocità fornisce un funzionamento preciso e affidabile in ambienti difficili
  • L'albero con grado di protezione IP65 e 67 resiste alla polvere e ai getti d'acqua
  • Il motore con grado di protezione IP65 e IP67 è resistente alla polvere e ai getti d'acqua
  • Conformità CE, certificazione UL per omologazione globale

Vantaggi

  • Fornisce una funzionalità programmabile in sistemi di posizionamento che superano ampiamente la resa di tecnologia a riluttanza meccanica o variabile
  • La connessione diretta al carico elimina il gioco, i cedimenti e la necessità di manutenzione e di sostituzione per riduttori, cinghie o pulegge
  • L'assenza di gioco e cedimenti rende il sistema più reattivo
  • L'assenza di dispositivi di accoppiamento riduce ulteriormente le dimensioni della macchina

Specifiche

Sistemi a 240 Volt

  Servoazionamento AKD Prestazioni
AKD-0060X AKD-0120X AKD-0240X Coppia continua1 Coppia di picco Velocità
massima
Nm lb-ft Nm lb-ft Giri/m
D061 x     5,3 3,9 16,9 12,5 500
D062 x     9,8 7,2 33,5 24,7 500
D063 x     17,7 13,1 64,4 47,5 500
D081 x     15,9 11,7 45,0 33,2 500
D082 x     25,9 19,1 92,2 68,0 300
D083 x     50,4 37,2 160 118 250
D101 x     34,6 25,5 129 95,0 300
D102 x     63,4 46,7 277 167 200
D103   x   115 85,0 501 370 120
D141   x   108 80,0 367 271 200
D142   x   183 135 519 383 120
D143     x 339 250 1341 969 60

Sistemi a 480 e 400 Volt

  Servoazionamento AKD Prestazioni
AKD-0060X AKD-0120X AKD-0240X Coppia continua1 Coppia di picco Velocità
massima
Nm lb-ft Nm lb-ft Giri/m
DH061 x     5,3 3,9 16,9 12,5 800
DH062 x     9,8 7,2 33,5 24,7 800
DH063 x     17,7 13,1 64,4 47,5 800
DH081 x     15,9 11,7 45,0 33,2 500
DH082 x     25,9 11,7 45,0 33,2 500
DH083 x     50.4 37.2 160 118 500
DH101 x     34,6 25,5 129 95,0 300
DH102 x     63,4 46,7 277 167 300
DH103   x   115 85,0 501 370 250
DH141   x   108 80,0 367 271 300
DH142   x   183 135 519 383 300
DH143     x 339 250 1341 969 120

Iniziamo

Affidati a Kollmorgen: ti aiuterà a progettare e creare una macchina dai grandi risultati e a mantenerla produttiva e affidabile, ovunque nel mondo. Insieme ai nostri esperti potrai progettare la tua macchina e trovare la soluzione perfetta per le tue esigenze di motion.

Consulta un esperto di motion
Documenti
Titolo Lingua Data Taglia
zipDDR Indexer Presentation.zip English 28 Set 2011 9.7 MB Copy URL
pdfKollmorgen EU Declaration of Conformity Goldline D-DH English 20 Apr 2016 419.67 KB Copy URL
Approvazioni
Titolo Lingua Data Taglia
pdf1G Performance Feedback Cable (CF-DA0374N-XX-X) REACH SVHC Certification English 20 Ago 2020 66.31 KB Copy URL
pdf1G Performance Feedback Cable (CF-DA0374N-XX-X) RoHS Certification English 20 Ago 2020 68.25 KB Copy URL
pdf1G Performance Power Cable (CP-507CCAN-XX-X) REACH SVHC Certification English 20 Ago 2020 65.12 KB Copy URL
pdf1G Performance Power Cable (CP-507CCAN-XX-X) RoHS Certification English 20 Ago 2020 66.68 KB Copy URL
Housed D&DH UL Certification English 17 Lug 2015 Copy URL
pdfKollmorgen CE Technical Notice - Servo and Stepper Motors Efficiency English 26 Ago 2020 389.92 KB Copy URL
Note applicative
Titolo Lingua Data Taglia
pdfApplication Note 106 EN.pdf English 28 Set 2011 567.98 KB Copy URL
pdfApplication Sizing Guide EN.pdf English 28 Set 2011 205.49 KB Copy URL
pdfFrameless-Brushless Mounting EN English 30 Set 2011 176.16 KB Copy URL
pdfInertia Matching For DDR EN.pdf English 28 Set 2011 220.02 KB Copy URL
pdfRadiated Emissions 107 EN English 30 Set 2011 531.9 KB Copy URL
pdfServo Speed Regulation EN English 30 Set 2011 101.56 KB Copy URL
Catalogo
Titolo Lingua Data Taglia
Kollmorgen Catalogo Automazione e Motion Control IT Italian 01 Gen 2020 12.08 MB
Kollmorgen Automation and Motion Control English 06 Nov 2019 15.76 MB
Kollmorgen Automation Solutions and Product Catalog EMEA English 21 Giu 2018 15.99 MB
Kollmorgen Housed DDR Motors Selection Guide English 01 Gen 2018 3.64 MB
Kollmorgen Optimized Solutions and Special Duty Motors English 01 Gen 2018 1.26 MB
Opuscolo
Titolo Lingua Data Taglia
Kollmorgen Motion Components Brochure EN RevB English 14 Ott 2011 1.81 MB

These 3D models are intended to guide your design activities and may be used as reference information. Be sure to consult a Kollmorgen expert to ensure you have the most current and accurate information for critical aspects of design work

Disegni
Titolo Lingua Data Taglia
Housed D & DH 3D Models & 2D Dimensions English 31 Lug 2018 Copy URL
