Soluzioni di sicurezza KSM

Soluzioni di motion sicure da un esperto del settore: Kollmorgen, il vostro partner qualificato per le soluzioni di motion control. Logica di sicurezza, servoazionamenti e motori nonché soluzioni complete di automazione in sicurezza – grazie a Kollmorgen potete avere componenti ottimali da un unico fornitore. Offriamo inoltre strumenti efficienti e assistenza tecnica per modelli di macchine già esistenti o nuovi sviluppi innovativi. Approfittate della capacità innovativa e dell’esperienza di Kollmorgen per l’installazione della vostra soluzione di sicurezza per il motion control.

Contatto

EMEA
Disponibilità limitata al di fuori dell'Europa
Kollmorgen KSM Soluzioni di sicurezza_l.png

Caratteristiche

Le soluzioni di sicurezza KSM incrementano notevolmente la produttività
Con KSM Kollmorgen copre l’intera catena di sicurezza nel settore del movimento dal sensore all'azionamento

  • Produttività notevolmente maggiore grazie al concetto di Safety Motion
  • Costi di sistema ridotti grazie all’utilizzo di componenti standard
  • Soluzioni flessibili ed espandibili per la sicurezza delle macchine e del movimento grazie alla struttura modulare
  • Testato e certificato da TUV, con PLe (ISO 13849) e SIL3 (IEC 61508)
  • Si interfaccia senza problemi con i sistemi di motion AKD, ServoStar e KAS di Kollmorgen
  • Tutte le importanti funzioni di sicurezza sono disponibili con i moduli

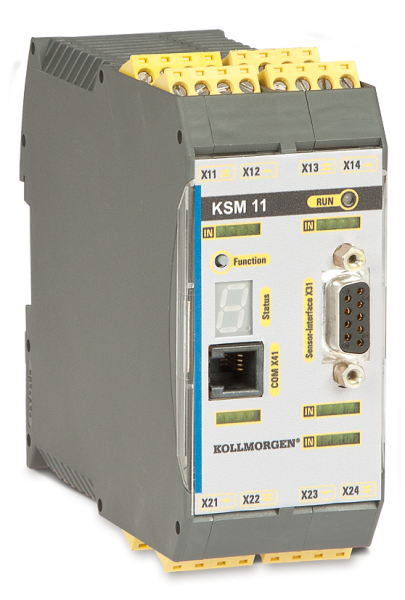

Modulo di sicurezza compatto KSM

  • Per 1 o 2 assi sicuri
  • Fino a 2 moduli di espansione
  • Unità principale con 16 I/O sicuri
  • Espandibile fino a 60 I/O sicuri
  • 1 uscita relè sicura, espandibile
  • 2 uscite impulsi, 2 uscite segnale
  • Espandibile fino a 6 uscite impulsi e 6 uscite segnale
  • Fino a 800 blocchi funzione
  • Design compatto per un ingombro ridotto

PLC di sicurezza modulare KSM

  • Fino a 12 assi sicuri
  • Fino a 8 moduli di espansione
  • Unità principale con 56 I/O sicuri
  • Espandibile fino a 200 I/O sicuri
  • 1 uscita relè sicura, espandibile
  • 2 uscite impulsi, fino a 10 uscite segnale
  • Espandibile fino a 14 uscite impulsi e 22 uscite segnale
  • Fino a 3000 blocchi funzione
  • Per applicazioni con molte interface

Funzioni di sicurezza disponibili (PLe e SIL3)

  • Funzione di arresto sicura: STO, SS1, SS2, SOS
  • Funzione di velocità sicura: SLS, SSM, SSR, SMS
  • Funzione di posizionamento sicura: SLP, SCA, SLI
  • Funzione di direzione sicura: SDI
  • Funzione di frenata sicura: SBC

Connettività:

  • EtherCAT
  • CANopen
  • Profinet
  • Slave PROFIsafe e EtherCAT FSOE

Richiedi un preventivo

Specifiche

  Unità principali Moduli di espansione
KSM modulare   KSM 100-1 KSM 100-2 KSM 100-4 KSM 121/-2 KSM 122/-2 KSM 122A KSM 131 KSM 131R
KSM compatto KSM 11 KSM 12     KSM 31 KSM 31R KSM 5x
Moduli di espansione 2 2 8/6 1   8/6 1   8/6 1
Assi sicuri 1 2 Up to 6 with 6 KSM 121 Modules Up to 12 with 6 KSM 122 Modules 1 3   2 4   2 4
Interfaccia asse 2   Up to 2 Up to 2 Up to 2 Up to 2 1
Ingresso digitale sicuro 14 14 14 14 14 12 12 12 12 12
I/O digitali sicuri5   - - - 20 40 - - - 10 2
Uscita digitale sicura 2 2 2 2 2 - - - - -
Ingresso analogico sicuro - - - - - - - 2 - 4
Relè sicuro 1 1 1 1 1 - - - 2 4
Uscita sicura 2 2 2 6 10 - - - 2 -
Uscita impulsi 2 2 2 2 2 - - - 2 -
Comunicazione6   Con KSM 5x Option, onboard   Yes
Blocchi funzione 800 800 3000 3000 3000

1): Fino a 6 moduli di espansione KSM 121/122
2): Interfaccia asse singolo: Solo monitoraggio della velocità sicura. Interfacce doppio asse: Monitoraggio velocità sicura e posizionamento sicuro
3): Fino a 6 assi con 6 moduli KSM 121
4): Fino a 12 assi con 6 moduli KSM 122(A)
5): Assegnabile come ingressi o uscite
6): EtherCAT, CANopen, o Profinet (slave PROFIsafe e slave EtherCAT FSOE)
