Terminale per motore passo-passo, 24 V CC, 1,5 A, controllo vettoriale

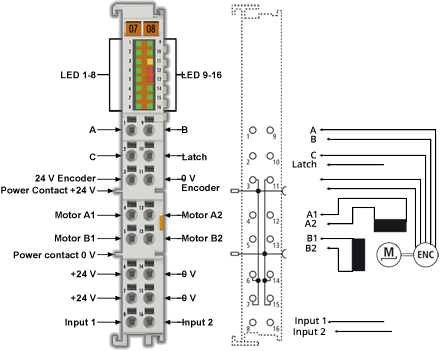

Il terminale EtherCAT  AKT2G-SM-L15-000 è destinato al collegamento diretto di motori passo-passo con basso range di potenza fino a 1,5. A e tensione di 24 V. Lo stadio d'uscita compatto del motore passo-passo è integrato nel terminale EtherCAT insieme a due ingressi digitali per fine corsa. È possibile adattare l'AKT2G-SM-L15-000 mediante parametrizzazione al motore e ai requisiti dell'applicazione. La risoluzione a 64 micropassi garantisce un funzionamento particolarmente silenzioso e preciso.

La corrente di uscita del terminale può essere aumentata a 3 A insieme alla cartuccia della ventola AKT2G-AC-FAN-001.

Globale
Prodotto disponibile in tutto il mondo
AKT2G L15

Specifiche

Dati tecnici AKT2G-SM-L15-000
Numero di uscite 1 motore passo-passo 2 fasi
Numero di ingressi digitali 2 posizione limite, 4 per un sistema encoder
Numero di uscite digitali 1 configurabile per freno (0,5 A)
Tensione di alimentazione 24 V CC (-15%/+20%)
Valori di corrente/fase motore (RMS) senza cartuccia della ventola ZB8610 1,06 A
Valori di corrente/fase motore (RMS) con cartuccia della ventola ZB8610 1,12 A
Max. corrente di uscita senza cartuccia della ventola ZB8610 1,5 A (a prova di sovraccarico e cortocircuito)
Max. corrente di uscita con cartuccia della valvola ZB8610 3,0 A (a prova di sovraccarico e cortocircuito)
Modalità operative
  • Modalità standard (controller di posizione/velocità diretta)
  • Controllo a orientamento di campo (modalità velocità estesa/modalità posizione estesa)
  • Funzionamento senza sensori
  • Controllo della distanza percorsa (interfaccia di posizionamento)
Max, frequenza passi 1000, 2000, 4000, 8000 o 16000 passi completi/s (configurabile)
Configurazione passi fino a 64 micropassi (commutazione automatica in funzione della velocità)
Frequenza controller corrente circa 30 kHz
Frequenza impulsi encoder max. 400.000 incrementi/s (valutazione 4x)
Tensione segnale in ingresso "0" -3 V - 2 V
Tensione segnale in ingresso "1" 3,7 V - 28 V
Corrente di ingresso tipicamente 5 mA
LED di diagnostica Allarme linea A e B, errore linea A e B, potenza, abilitazione
Risoluzione circa 5.000 posizioni in applicazioni tipiche (per giro)
Alimentazione tramite E-bus, stadio encoder/azionamento: tramite contatti di potenza, motore: tramite contatti terminali
Consumo di corrente da E-bus tipicamente 100 mA
Isolamento elettrico 500 V (tensione E-bus/segnale)
Supporto NoCoEStorage
Configurazione impostazione indirizzo non necessaria
Peso circa 60 g
Intervallo di temperatura ambiente ammissibile in esercizio 0 °C - +55 °C
Intervallo di temperatura ambiente ammissibile in stoccaggio -25 °C - +85 °C
Umidità relativa ammissibile 95%, senza condensa
Dimensioni (L x H x P) circa 27 mm x 100 mm x 70 mm (larghezza collegato: 24 mm)
Installazione su guida di montaggio da 35 mm secondo EN 60715
Resistenza a urti/vibrazioni conforme a EN 60068-2-6/EN 60068-2-27
Immunità/emissione CEM secondo EN 61000-6-2 / EN 61000-6-4
secondo IEC/EN 61800-3
Categoria CEM Categoria C3 - standard
Categoria C2, C1 - necessario filtro ausiliario
Classe di protezione IP 20
Posizione di installazione
  • senza cartuccia della ventola ZB8610: posizione di installazione standard
  • con cartuccia della ventola ZB8610: posizione di installazione standard, altre posizioni di installazione (esempio 1 e 2)
Omologazione CE cULus
