Servoazionamento S300

I servoazionamenti brushless digitali della serie S300 sono compatti, facili da usare ed estremamente versatili. L'ingombro ridotto consente di risparmiare spazio nell'armadio elettrico, e con l'ampia gamma di opzioni di connettività la serie S300 è l'unica famiglia di azionamenti di cui avete bisogno. Questi azionamenti funzionano con i nostri eccezionali servomotori rotativi e posizionatori lineari per offrire un'unica soluzione a prestazioni elevate per un'ampia gamma di applicazioni.

Contatto

Globale
Prodotto disponibile in tutto il mondo

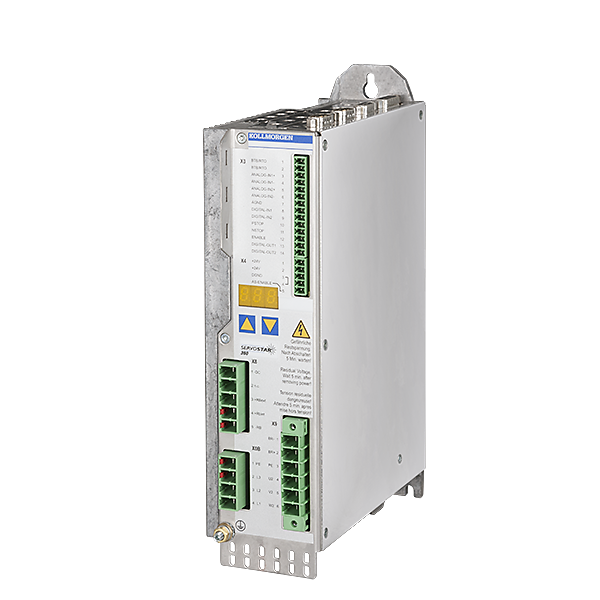

Kollmorgen S300 Servoazionamento_l.png

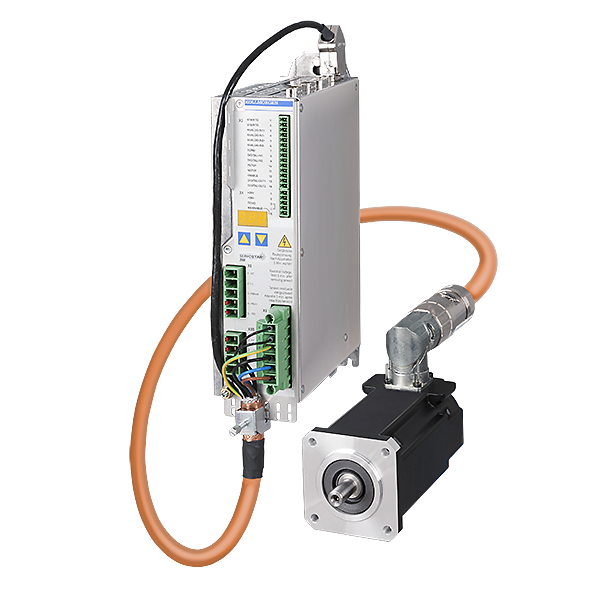

Kollmorgen S300 Servoazionamento Singolo Cavo

Caratteristiche

Caratteristiche

  • CE, UL, cUL, EAC
  • Funzionamento diretto da linee da 115 a 480 V CA, trifase, 50-60 Hz messe a terra
  • Corrente di uscita: da 1,5 a 10 Amp RMS/fase, continua
  • Con filtro di linea CA integrale, tutti i collegamenti di schermatura terminano direttamente sull'amplificatore
  • Possibilità di connessione in parallelo di circuiti DC-link
  • Completamente programmabili attraverso l’interfaccia RS232
  • Configurazione semplice usando l'interfaccia grafica basata su Windows
  • Tipo a 230 V adatto per quadri elettrici ad armadio da 200 mm
  • Interfaccia integrata per controller passo-passo, funzionamento master-slave e ingranaggio elettronico
  • Controller di posizione integrato dotato di memoria per 300 task di movimento intelligente, tra cui:
    • Profilo della velocità
    • Controllo di registro
    • Limitazione scosse
    • Task con connessione a margherita
    • Task assoluti e relativi
    • Trasversali di riferimento di diversi tipi
  • Motion control e Soft-PLC integrati
  • Emulazione encoder: possibilità di selezione tra incrementale (A quad B, dec./bin.) o assoluto (SSI, Gray/bin.)
  • Compatibile con una vasta gamma di retroazioni:
    • Resolver con un massimo di 36 poli
    • ComCoder
    • Encoder incrementale o sinusoidale con sensore effetto Hall
    • Encoder sinusoidale con EnDat/HIPERFACE/BISS
    • Encoder sinusoidale senza dati
    • Encoder incrementale A quad B



Vantaggi

  • L'ampia gamma di potenze consente di utilizzare un'unica famiglia di azionamenti per tutta la macchina
  • L'ingombro ridotto consente l'utilizzo di armadi più piccoli o il montaggio vicino al punto di utilizzo
  • Sistema a prestazioni elevate per una maggior produttività della macchina
  • L'interfaccia grafica utente facile da usare riduce di tempi di progettazione e di assistenza
  • Costi complessivi ridotti

Richiedi un preventivo

Specifiche

Dati tecnici

  azionamento
Dati nominali Dim 303 306* 310* 341 343* 346*
Tensione di alimentazione nominale v~ 3 x 110 v-10% ... 230 v+10% 3 x 208 v-10% ... 480 v+10%
Potenza nominale installata per funzionamento S1 kva 1.2 2.4 4 1.4 3.3 5
Tensione DC-link nominale v= 145–360 560–675
Corrente di uscita nominale (valore RMS ± 3%)/Corrente di picco in uscita (max. 5 s, ± 3 %)
con tensione di rete di 1 x 110 V A RMS 3 / 5 3 / 5 3 / 5 - - -
con tensione di rete di 1 x 230 V/240 V A RMS 3 / 9 4 / 9 4 / 9 - - -
con tensione di rete di 3 x 115 V A RMS 3.5 / 9 8 / 15 10 / 20 - - -
con tensione di rete di 3 x 230 V A RMS 3 / 9 6 / 15 10 / 20 2 / 4.5 5 / 7.5 6 / 12
con tensione di rete di 3 x 400 V A RMS - - - 1.5 / 4.5 4 / 7.5 6 / 12
con tensione di rete di 3 x 480 V A RMS - - - 1.5 / 4.5 3 / 7.5 6 / 12
Potenza continua del circuito a recupero (RBint) L 20 50 50 20 50 50
Potenza continua del circuito a recupero (rBext) max. kW 0.3 0.3 0.3 0.3 1.0 1.0
Potenza di picco del circuito a recupero (rBext) max. kW 0.75...3 0.75...3 0.75...3 2.1...9 2.1...9 2.1...9

Dimensioni

  303 / 306 / 310 341 / 343 / 346
Altezza 246 mm 246 mm
Larghezza 70 mm 70 mm
Profondità senza connettori 171 mm 171 mm
Profondità con connettori < 200 mm < 235 mm
