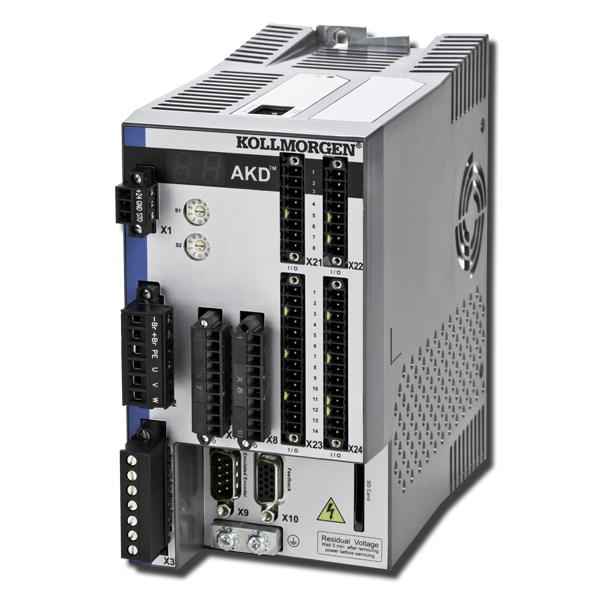

Variateurs programmables AKD® BASIC

La série AKD® BASIC fournit toutes les fonctionnalités de performance de notre série AKD, avec une commande intégrée de la machine et du mouvement qui peut être programmée en BASIC à l'aide de l'environnement de développement intégré de Kollmorgen. Avec les fonctions de commande placées directement sur le variateur, aucun API distinct n'est nécessaire ; cela permet de réduire le temps de conception, les exigences de câblage et l'espace occupé dans les panneaux tout en permettant des processus plus complexes et en offrant des performances plus élevées.

Global
Produit disponible partout dans le monde
AKD BASIC
AKD BASIC
Industry 4.0 Ready

Caractéristiques

Caractéristiques

  • Contrôleur de machine et de mouvement hautes performances intégré au variateur pour la commande d'1,5 axe (1 réel, 1 virtuel)
  • Version standard :
    • 7 entrées numériques configurables (+ 1 dédiée à activer)
    • 2 sorties numériques configurables (+ 1 relais de défaillance)
    • 1 entrée analogique et 1 sortie analogique
    • Port de service pour la mise en service, la programmation et Modbus TCP/IP
  • Version E/S étendues :
    • 20 entrées numériques (1 dédiée à activer)
    • 12 sorties numériques (1 dédiée au relais de défaillance)
    • 2 entrées analogiques et 2 sorties analogiques
    • Carte mémoire SD pour stockage du programme et des paramètres
    • Port de service pour la mise en service, la programmation et Modbus TCP/IP
  • Disponible dans les mêmes niveaux d'alimentation et de tension que notre série AKD®
  • Langage de programmation BASIC, autorisant l'utilisation de déclarations conditionnelles
  • L'interface de programmation est une fonctionnalité standard d'AKD WorkBench et inclut des fonctionnalités de facilité d'utilisation telles que la surbrillance automatique de la syntaxe, la saisie semi-automatique, la mise en forme automatique et les modèles de code
  • Fonctionnalité de verrouillage du code source avec protection par mot de passe

Avantages

  • Avec l'ajout d'un variateur/contrôleur programmable en BASIC directement sur l'appareil, la série AKD® marque une nouvelle étape importante dans la polyvalence et la facilité d'utilisation
  • AKD BASIC permet de traiter les applications sur axe unique dans les mêmes tailles de coffret que le variateur AKD standard, sans nécessiter de contrôleur distinct
  • La version E/S étendue intègre des entrées/sorties numériques et analogiques supplémentaires, éliminant le besoin d'E/S distantes et offrant une meilleure capacité de service en tant que package complet de commande de machine/mouvement
  • L'élimination du besoin d'un API distinct réduit considérablement le temps de conception, les exigences de câblage, l'espace occupé dans les panneaux et les coûts globaux
  • Le langage de programmation BASIC est largement utilisé et facile à apprendre, et il permet une programmation plus rapide de processus de mouvement plus complexes
  • Le langage BASIC prend en charge les déclarations conditionnelles, les cames, les courbes en S, les profils de mouvements illimités et d'autres techniques pour un mouvement plus avancé
  • La programmation par menu dans AKD WorkBench offre des fonctionnalités intelligentes de mise en forme, modèles et de débogage pour accélérer le développement et aider à la documentation du code
  • La version E/S étendues prend en charge les cartes mémoire SD pour un transfert et une maintenance du programme faciles, sans devoir utiliser de PC
  • Le verrouillage du code source protège votre propriété intellectuelle et les fonctionnalités distinctives de votre machine

Spécifications

120/240 VCA
Monophasé et triphasé (85-265 V)
Courant
continu (A RMS)
Courant de crête
(A RMS)
Puissance de sortie
continue du variateur (Watts)
AKD-x00306 3 9 1 100
AKD-x00606 6 18 2 000
AKD-x01206 12 30 4 000
AKD-x02406 24 48 8 000
240/480 VCA
Triphasé (187-528 V)
Courant
continu (A RMS)
Courant de crête
(A RMS)
Sortie d'alimentation
continue du variateur (Watts)
AKD-x00307 3 9 2 000
AKD-x00607 6 18 4 000
AKD-x01207 12 30 8 000
AKD-x02407 24 48 16 000

Pour commencer
