MONTAGE UND HANDHABUNG: SERVOMOTOREN IN DER ROBOTIK

Leistungsdichte weiter gesteigert

KUKA und KOLLMORGEN: Co-Engineering für optimierte Motoren der Kleinrobotik

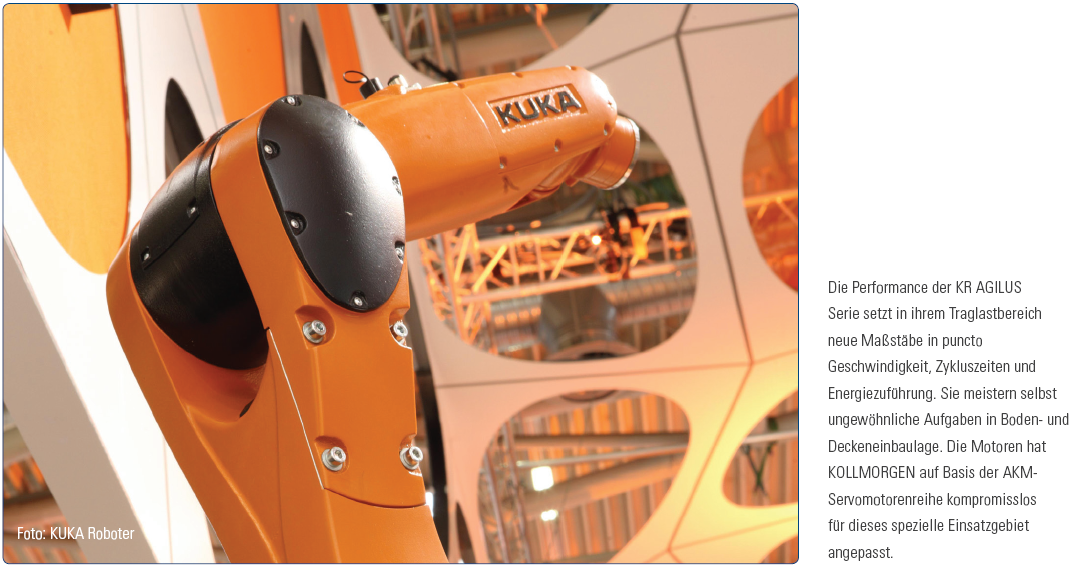

Kollmorgen_Kuka_Roboter

Mit dem KR AGILUS hat KUKA eine Kleinroboter-Serie entwickelt, die präzise, wendig und schnell arbeitet. Die fünf- und sechsachsigen Handlingseinheiten überzeugen als agile Systeme insbesondere bei Pick-and-Place-Aufgaben durch kurze Zykluszeiten mit hoher Wiederholgenauigkeit. An dieser Dynamik und Präzision auf engstem Raum haben Synchron-Servomotoren der Baureihe AKM von KOLLMORGEN großen Anteil. Dank eines partnerschaftlichen Co-Engineerings ist es beiden Unternehmen gelungen, das Einbauvolumen von Standardmotortypen zu verkleinern, roboterspezifische Anpassungen zu realisieren und die komplette Lieferkette zu optimieren.

Als schneller Allrounder empfiehlt sich der KR AGILUS für den Einsatz in der so genannten "General Industry". Das Basismodell kann bei einem Eigengewicht von 51 Kilogramm Traglasten bis sechs Kilogramm aufnehmen. Die Kleinroboter sind daher vornehmlich zugeschnitten für die Automatisierung von Prozessen in den Branchen Verpackung, Elektronik, Lebensmittel und Pharma.

Kollmorgen_Kuka_T.Loy

„KUKA braucht zwar keinen Motor von der Stange, es war aber auch nicht Ziel, eine Neuentwicklung mit allen damit verbundenen Risiken zu starten.“ Vielmehr ging es darum, einen Standardmotor durch beherrschbare Anpassungen zu optimieren. „Standardisierung, Verfügbarkeit und Qualität sind entscheidend.“ Bei kundenindividuellen Anpassungen wie Kabelzugentlastungen, veränderten Lagerschildern, KUKA-eigenen Steckerkonfigurationen oder speziellen Bohrungen in der Ausgangswelle können Motorenhersteller sicher noch den überwiegenden Teil ihrer Standardisierung aufrecht erhalten. Wie sieht es aber aus, wenn sich die komplette Konstruktionsgeometrie ebenfalls gravierend verändert?

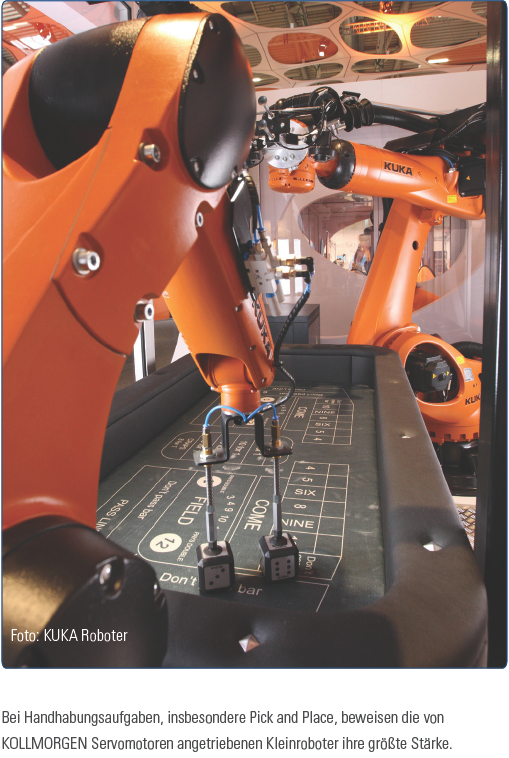

Kollmorgen_Kuka_Roboter_PicknPlace
 Kollmorgen_Kuka_TextKollmorgen_Kuka_AKM

"Wir haben unsere Servomotoren aus der AKM-Reihe speziell auf die Belange von KUKA abgestimmt und leisten damit einen wichtigen Beitrag für kurze Zykluszeiten und hohe Präzision", erklärt Theo Loy, Vertriebsleiter von KOLLMORGEN. Als Co-Engineering-Partner wurde das Design der Synchron-Servomotoren so angepasst, dass diese jetzt perfekt in die Gelenke der KR AGILUS Serie passen. "Wir konnten damit die per se schon hohe Leistungsdichte weiter steigern", erklärt Loy und blickt auf die Anfänge dieser Partnerschaft zurück. "KUKA war im Rahmen der Entwicklung für die neuen Kleinroboter auf der Suche nach einem Motorenhersteller, der in der Lage war, speziell angepasste Motoren mit sehr hoher Leistungsdichte zu liefern. Das Verhältnis zwischen Drehmoment und Volumen war letztlich der ausschlaggebende Grund, warum wir ins Spiel gekommen sind. Der AKM ist einfach unschlagbar."

Das Projekt entwickelte sich schließlich schnell weiter in Richtung eines partnerschaftlichen Co-Engineerings. Das Ziel dabei: Wie lassen sich kundenspezifische Leistungsverbesserungen und konstruktive Montageanpassungen so realisieren, dass die Vorteile der industriellen Serienfertigung nicht verloren gehen? "KUKA braucht zwar keinen Motor von der Stange, es war aber auch nicht Ziel, eine Neuentwicklung mit allen damit verbundenen Risiken zu starten.

Vielmehr ging es darum, einen Standardmotor durch beherrschbare Anpassungen zu optimieren. "Standardisierung, Verfügbarkeit und Qualität sind entscheidend." Bei kundenindividuellen Anpassungen wie Kabelzugentlastungen, veränderten Lagerschildern, KUKA-eigenen Steckerkonfigurationen oder speziellen Bohrungen in der Ausgangswelle können Motorenhersteller sicher nochden überwiegenden Teil ihrer Standardisierung aufrecht erhalten. Wie sieht es aber aus, wenn sich die komplette Konstruktionsgeometrie ebenfalls gravierend verändert?

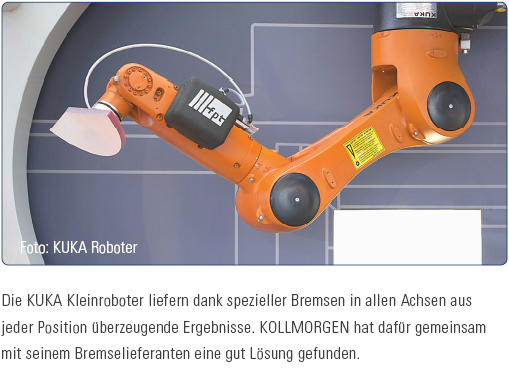

Kollmorgen_Kuka_Roboter_ArmAbgedreht ins Handgelenk

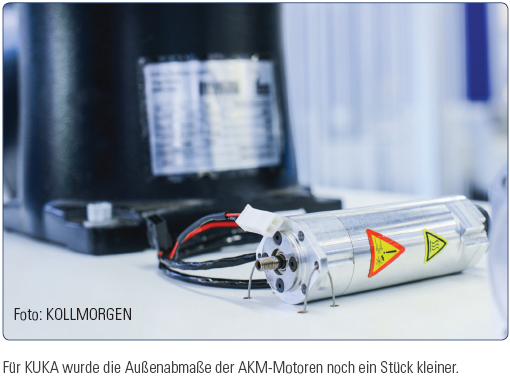

Beim kleinsten Servomotor aus der KOLLMORGEN AKM-Reihe war genau dieses der Fall. Bereits von "Geburt an" sehr klein, sollten sie noch schlanker werden, um sie im Handgelenk des Roboters platzsparend unterzubringen. Was im Co-Engineering zunächst mit 3D-Modellen und Außenkonturen begann, mündete schließlich in der Arbeit mit detaillierten Konstruktionsdaten. Heute gleicht der AKM1 im KR AGILUS nur noch im Inneren seinem Pendant aus dem Standardprogramm. Der Spezialist für Antriebstechnik und Motion Control produziert die Motoren für die Augsburger Roboterschmiede zudem in optimierten Fertigungszellen mit angepassten Testabläufen, Qualitätsverfahren sowie spezifischen Verpackungen, in denen die Motoren direkt an die Linie von KUKA gehen. Aus Sicht des Qualitätsmanagements rundete im Motorenwerk von KOLLMORGEN im tschechischen Brünn eine FMEA (Fehlermöglichkeitsund Einflussanalyse) die miteinander harmonisierten Prozesse ab.

Kollmorgen_Kuka_AKM_SpecGemeinsame Sache im Engineering

Die Lieferkettenoptimierung betrachtet KOLLMORGEN als Teil seiner Strategie, Antriebslösungen zu konzipieren, die sich neben ihrer eigentlichen Funktion auch noch sehr gut in das Supply Chain Management auf Kundenseite einfügen. Arbeit abnehmen: KOLLMORGEN hat für das KUKA Projekt sogar die Engineering-Kompetenz seiner eigenen Lieferanten ins Projekt genommen, zum Beispiel für eine besonders angepasste Motorbremse. "Hierbei handelt es sich sowohl um eine Haltebremse, als auch um eine Notstoppbremse", erklärt Loy mit Blick darauf, dass der KR AGILUS als einziger Roboter dieser Klasse die KUKA-eigene SafeOperation Funktionalität bietet. Diese vereinfacht die Zusammenarbeit von Mensch und Roboter entscheidend. "Für diesen speziellen Einsatz haben wir mit unserem Bremsenlieferanten gemeinsam eine gute Lösung gefunden. Darum geht es ja am Schluss, um die optimale Lösung einer Aufgabe", fasst Loy zusammen.

 Kollmorgen_Kuka_Sienk

Über Kollmorgen
Kollmorgen ist ein führender Anbieter von integrierten Automations- und Antriebssystemen sowie entsprechenden Komponenten für Maschinenbauer auf der ganzen Welt. Mit über 70 Jahren Motion-Control-Design- und Anwendungserfahrung und fundierten Kenntnissen beim Aufbau von Standard- und Sonderlösungen liefert Kollmorgen immer wieder Lösungen, die sich hinsichtlich Performance, Qualität, Zuverlässigkeit und einfacher Bedienung auszeichnen. Kunden können dadurch einen unwiderlegbaren Marktvorteil realisieren.
