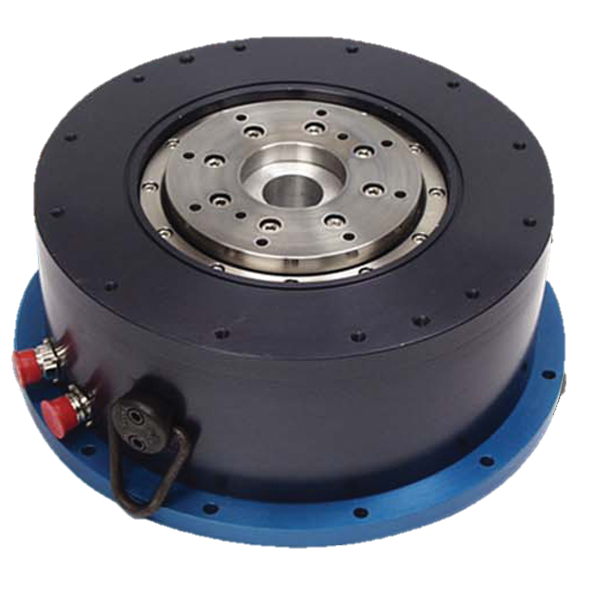

D & DH Rotatorische Direktantriebe mit Gehäuse
Kollmorgen DDR Motoren mit Gehäuse bieten hohe Leistung und vollständige Wartungsfreiheit in einer Präzisions-Servolösung. Diese Motoren verfügen dank eines großen Durchmessers, kurzer Länge und einer hohen Anzahl Magnetpole über eine ausgezeichnete Drehmomentdichte und machen Getriebe, Steuerriemen und andere Komponenten für die Kraftübertragung überflüssig. Bei Bedarf entwickeln wir mit Ihnen gemeinsam eine passende Lösung für Ihre Anwendung.
Das Produkt ist weltweit verfügbar
Eigenschaften
Eigenschaften
Merkmale
- D Serie: 240-VAC
- DH Serie: 400/480-VAC
- Der Dauermomentbereich von 5,3 bis 339 Nm deckt ein breites Anwendungsspektrum ab.
- Drehzahlen von bis zu 800 U/Min erfüllen die Anforderungen der meisten Anwendungen mit hohem Drehmoment und niedriger Drehzahl.
- Nennleistungen von bis zu 3240 Watt werden dem hohen Strombedarf der meisten Anwendungen gerecht.
- Die hochauflösende Sinus-Encoder-Rückführung sorgt für ausgezeichnete Präzision und eine Wiederholgenauigkeit unter einer Bogensekunde.
- Eine optionale, robuste Resolver-Rückführung für mehrere Drehzahlen gewährleistet den zuverlässigen Betrieb in rauen Umgebungen.
- IP65- und IP67-Wellenabdichtungen schützen vor dem Eindringen von Staub und Wasserstrahlen.
- Übertemperaturschutz durch eingebauten Thermistor
- CE-Zertifizierung und UL-Zulassung für weltweiten Einsatz
Vorteile
- Bietet programmierbare Funktionen für Indexierungssysteme, die den Durchsatz und die Präzision konventioneller mechanischer und Reluktanz-Technologien bei weitem übertreffen.
- Durch die direkte Kopplung an die Last entfallen Spiel und Nachgiebigkeit und somit die Wartung und der eventuelle Austausch von Getrieben, Riemen oder Scheiben.
- Die Auslegung ohne Spiel und Nachgiebigkeit verbessert das Ansprechverhalten des Systems.
- Wegfall von Kupplungen und damit verringerte Maschinengröβe.
- Die Ausführung mit Einzel- und Doppellager verringert die statische Reibung.
Spezifikationen
Spezifikationen
240-Volt-Systeme
| AKD Servoantrieb | Leistung | |||||||
|---|---|---|---|---|---|---|---|---|
| AKD-0060X | AKD-0120X | AKD-0240X | Dauerdrehmoment1 | Spitzendrehmoment | Maximale Drehzahl |
|||
| Nm | lb-ft | Nm | lb-ft | U/Min | ||||
| D061 | x | 5,3 | 3,9 | 16,9 | 12,5 | 500 | ||
| D062 | x | 9,8 | 7,2 | 33,5 | 24,7 | 500 | ||
| D063 | x | 17,7 | 13,1 | 64,4 | 47,5 | 500 | ||
| D081 | x | 15,9 | 11,7 | 45,0 | 33,2 | 500 | ||
| D082 | x | 25,9 | 19,1 | 92,2 | 68,0 | 300 | ||
| D083 | x | 50,4 | 37,2 | 160 | 118 | 250 | ||
| D101 | x | 34,6 | 25,5 | 129 | 95,0 | 300 | ||
| D102 | x | 63,4 | 46,7 | 277 | 167 | 200 | ||
| D103 | x | 115 | 85,0 | 501 | 370 | 120 | ||
| D141 | x | 108 | 80,0 | 367 | 271 | 200 | ||
| D142 | x | 183 | 135 | 519 | 383 | 120 | ||
| D143 | x | 339 | 250 | 1341 | 969 | 60 | ||
400/480-Volt-Systeme
| AKD Servoantrieb | Leistung | |||||||
|---|---|---|---|---|---|---|---|---|
| AKD-0060X | AKD-0120X | AKD-0240X | Dauerdrehmoment1 | Spitzendrehmoment | Maximale Drehzahl |
|||
| Nm | lb-ft | Nm | lb-ft | U/Min | ||||
| DH061 | x | 5,3 | 3,9 | 16,9 | 12,5 | 800 | ||
| DH062 | x | 9,8 | 7,2 | 33,5 | 24,7 | 800 | ||
| DH063 | x | 17,7 | 13,1 | 64,4 | 47,5 | 800 | ||
| DH081 | x | 15,9 | 11,7 | 45,0 | 33,2 | 500 | ||
| DH082 | x | 25,9 | 11,7 | 45,0 | 33,2 | 500 | ||
| DH083 | x | 50,4 | 37,2 | 160 | 118 | 500 | ||
| DH101 | x | 34,6 | 25,5 | 129 | 95,0 | 300 | ||
| DH102 | x | 63,4 | 46,7 | 277 | 167 | 300 | ||
| DH103 | x | 115 | 85,0 | 501 | 370 | 250 | ||
| DH141 | x | 108 | 80,0 | 367 | 271 | 300 | ||
| DH142 | x | 183 | 135 | 519 | 383 | 300 | ||
| DH143 | x | 339 | 250 | 1341 | 969 | 120 | ||
