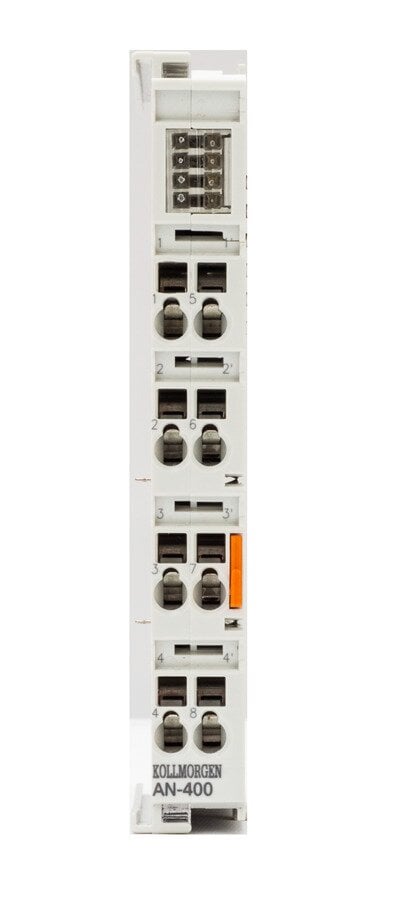

4/8-Kanal-Analogeingang, 0-20 mA

Diese 4/8-Kanal-Analogeingangsklemmen verarbeiten Signale im Bereich von 0 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät übertragen.

Americas
Nur in Nordamerika verfügbar
KAS analog input 4-8 Ch 2 mA large

Eigenschaften

  • Die 4-Kanal-Version verfügt über Eingänge in 2-Leiter-Technik mit gemeinsamem Massepotenzial. Die interne Masse dient als Bezugsmasse der Eingänge.
  • Die 8-Kanal-Version vereint alle acht Kanäle in einem Gehäuse und spart dank seiner Anschlüsse in 1-Leiter-Technik wertvollen Platz im Schaltschrank.
  • Die Power-Kontakte sind durchverbunden und die Bezugsmasse für alle Eingänge ist der 0-V-Power-Kontakt.
  • Der Klemmenstatus wird über den Standard-Bus zur Steuerung weitergeleitet.
  • Die LEDs zeigen den Status des Datenaustauschs mit dem Buskoppler an und warnen den Anwender bei Überlastung und Drahtbruch.

Spezifikationen

Elektrische und mechanische Spezifikationen AKT-AN-420-000 AKT-AN-820-000
Anzahl Eingänge 4 8
Spannungsversorgung über den Standard-Bus
Signalstrom 0…20 mA
Interner Widerstand < 85 Ω
Gleichtaktspannung UCM 30 V max.
Wandlungszeit ~ 2 ms ~ 4 ms
Auflösung 12 Bit
Messfehler < ±0,3 % (bezogen auf den Messbereichsendwert)
Überspannungsfestigkeit 30 VDC
Potenzialtrennung 500 Veff (Standard-Bus / Signalspannung)
Stromaufnahme Standard-Bus 85 mA typ. 105 mA typ.
Bit-Breite im Prozessabbild Eingang: 4 x 16-Bit-Daten (4 x 8-Bit-Steuerung/Status optional) Eingang: 8 x 16-Bit-Daten (8 x 8-Bit-Steuerung/Status optional)
Konfiguration keine Adress- oder Konfigurationseinstellungen erforderlich
Gewicht 75 g
Betriebs-/Lagertemperatur 0 °C ... +55 °C /-25 °C... +85 °C
Relative Feuchte 95 %, keine Kondensation
Schwingungs-/Stoßfestigkeit gemäß EN 60068-2-6 / EN 60068-2-27/ 29
EMV-Festigkeit/-Aussendung gemäß EN 61000-6-2 / EN 61000-6-4
Schutzart/Einbaulage IP 20 / beliebig
