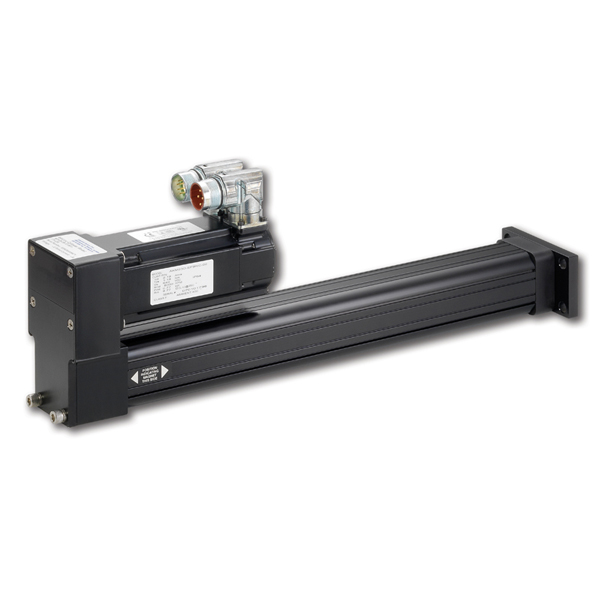

N2 Elektrische Zylinder
Die Baureihe N2 steht für wirtschaftliche elektrische Zylinder für den niedrigen Leistungsbereich in kleinen Baugrößen, bei ausgezeichneter Lebensdauer und Nutzungsfreundlichkeit. Das System ermöglicht einfache Ein- und Ausfahrbewegungen für die Positionierung in festgelegten Punkten oder abhängig von einem analogen Spannungseingang.
Nur in Nordamerika verfügbar
Merkmale
Für die Baureihe N2 sind folgende Motoren verfügbar:
- Kollmorgen Hybridschrittmotoren der Baureihen T22T/V und T31T/V
- Kollmorgen bürstenlose Servomotoren AKM™ der Baureihen AKM23C und AKM23D
- Motorbefestigungen kundenspezifisch nach NEMA 23
Merkmale
- Max. Hublänge: 571 mm (22 in)
- Max. Schubkraft: 2.670 N (600 lbf)
- Kugel- oder Leitspindelantrieb: 2, 5 oder 8 Umdrehungen je Zoll Steigung
- Schrittmotoren, Servomotoren und kundenspezifische Motoroptionen
- Aluminiumdruckguss Typ 380, epoxydharzbeschichtetes Lagergehäuse
- Edelstahl 304, 1/4 hart, poliertes Schubrohr
- Kugellagerauflage
- Aluminium 6063 T-6, harteloxiert und teflonbeschichtetes Zylindergehäuse
- Polyurethan-Dichtung
- ACME-oder Kugelgewinde aus Kohlenstoffstahl
Optionen
- Standard- oder kundenspezifische Längen bis 0,1 Zoll
- Gewinde-, Ösen-, Rund- oder Gabelstangenköpfe
- Magnetische Null- und Endlagensensoren
- Wasserfestigkeit optional
- Linearpotentiometerausgabe
Spezifikationen
| Mechanische Spezifikationen | Ausführung mit Leitspindel | Ausführung mit Kugelgewinde |
|---|---|---|
| Max. Hublänge, in (mm) | 22,5 (571,5) | 22,5 (571,5) |
| Spindelsteigung, in | 0,2, 0,5 | 0,2, 0,5 |
| Spindeldurchmesser, in | 0,625 | 0,625 |
| Spiel, in (mm) | 0,016 (0,40) | 0,015 (0,38) |
| Maßstandard | Englisch NFPA Std. | Englisch NFPA Std. |
| Motorbefestigung | Parallel oder Reihe | Parallel oder Reihe |
| Leistungsdaten | Standard-Laufleistung: 25,4 km (1.000.000 in) | |
| Max. Schubkraft, lbf (N) | 600 (2670) | 600 (2670) |
| Max. Geschwindigkeit, in/s (m/s) | 12 (0,3) | 30 (0,76) |
| Max. Nenneinschaltdauer | 50 | 100 |
| Std. Betriebstemp.bereich °F (°C) | 32 bis 140 (0 bis 60) | 32 bis 140 (0 bis 60) |
| Umgebung | Feucht, kein direkter Kontakt | Feucht, kein direkter Kontakt |
