XTRUE™ Planetengetriebe

Die XTRUE™-Serie ist ein neues Präzisionsgetriebe, dass die Reihe der True Planetary™-Getriebe ergänzt. Mit einer verbesserten Tragzahl, einem flexiblen Montagesystem, einfachem „Drop-In“-Ersatz und Konformität mit der EU-Richtlinie 2002/95/EC (RoHS) bietet das XTRUE zuverlässige Funktionen in einer kostengünstigen und effizienten Lösung. Für den einfachen und fehlerfreien Einbau sind sämtliche Getriebe mit RediMount-kompatiblen Montagesystemen ausgestattet.

Global
Limitierte Verfügbarkeit außerhalb von Nordamerika

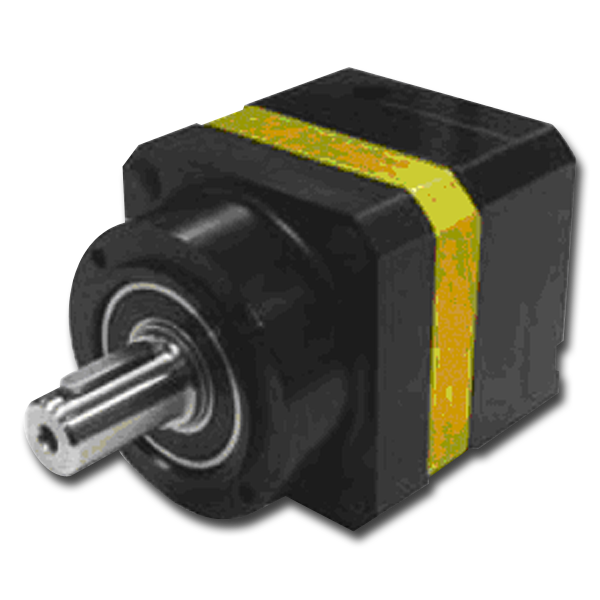

Kollmorgen Xtrue Präzisionsgetriebe.png

Merkmale

  • True Planetengetriebe für höhere Belastbarkeit, geringeres Spiel und leiseren Betrieb
  • Flexibles Montagesystem: Das RediMount™ System lässt sich in 3 einfachen Schritten an einem beliebigen Motor montieren: Ausrichtung, Montage und Festziehen.
  • Abtriebswelle mit Gewindefläche
  • Kostengünstige und zuverlässige Getriebeübersetzung
  • Die Baugruppe sowie alle Komponenten erfüllen die EU-Richtlinie 2002/95/EU (RoHS)

Spezifikationen

Montagetyp Gerade
Präzision 13 Bogenminuten
Baugrößen (mm) 40, 60, 80, 120, 160
Drehmomentkapazität
Nm (lb-ft)
bis zu 876 (646)
Verfügbare Übersetzungen 3:1, 4:1, 5:1, 7:1, 8:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 70:1, 100:1
Radiale Belastbarkeit
N (lbf)
bis zu 2300 (517)
Montagesystem RediMount™
Katalog
Titel Sprache Datum Größe Email
Kollmorgen Automationslösungen Katalog German 09 Apr 2017 11.17 MB
Kollmorgen Automation and Motion Control English 06 Nov 2019 15.76 MB
Kollmorgen Automation Suite (KAS) Catalog English 01 Dez 2017 14.02 MB
True Planetary Gearheads Catalog EN English 13 Mär 2012 4.73 MB
Kollmorgen Catalogo Automazione e Motion Control IT Italian 01 Jan 2020 12.08 MB
Kollmorgen otomasyon ve hareket kontrol çözümleri kataloğu TR Turkish 12 Feb 2016 11.05 MB
科尔摩根 运动控制及伺服系统解决方案 Chinese, Simplified 26 Jan 2018 16.64 MB
Broschüre
Titel Sprache Datum Größe Email
Kollmorgen Motion Components Brochure EN RevB English 14 Okt 2011 1.81 MB
True Planetary Gearheads Brochure de-DE rev2005 English 02 Feb 2012 922.54 KB
True Planetary Gearheads Brochure it-IT 2005 English 02 Feb 2012 371.57 KB
