ValueTRUE™ Planetengetriebe

Die ValueTRUE-Präzisionsplanetengetriebe sind kostengünstige, spielarme True-Planetengetriebe, die schräg verzahnt und ballig gefräst sind. Die Innenverzahnung ist direkt in das Edelstahl-Abtriebsgehäuse gefräst, um eine Erhöhung der Drehmomentkapazität ohne Erhöhung der Kosten zu erreichen. Verglichen mit geradverzahnten Getrieberädern bieten schrägverzahnte Getrieberäder eine höhere Drehmomentkapazität, Präzision und Steifigkeit. Dank dieser Technologie ist Micron in der Lage, ein leistungsfähiges, spielarmes Getriebe zu einem günstigen Preis anzubieten. Für den einfachen und fehlerfreien Einbau sind alle spielarmen Präzisionsplanetengetriebe mit RediMount-kompatiblen Montagesystemen ausgestattet.

Global
Limitierte Verfügbarkeit außerhalb von Nordamerika

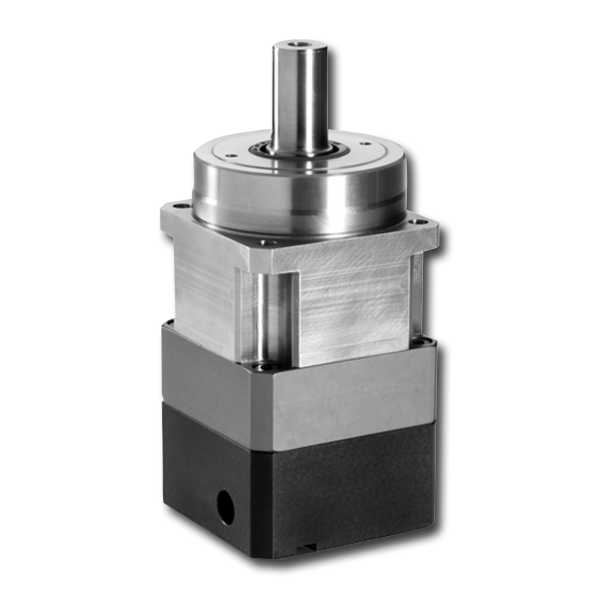

Kollmorgen ValueTrue Planetengetriebe_l.png

Merkmale

  • Kostengünstig – 30 % unterhalb der üblichen Marktpreise
  • Schrägverzahnte, ballig gefräste True-Planetengetriebe zeichnen sich durch eine höhere Belastbarkeit, geringeres Spiel und einen gleichmäßigeren und leiseren Betrieb im Vergleich zu nicht schrägverzahnten Getrieben aus.
  • RediMount-kompatibel – Montage an einem beliebigen Motor in 3 einfachen Schritten: Ausrichtung, Montage und Festziehen.
  • Kostengünstige „Drop-In“-Ersatzlösung für die meisten handelsüblichen Getriebe mit Schrägverzahnung
  • Das Edelstahl-Abtriebsgehäuse sorgt für garantierte Haltbarkeit auch beim Einsatz in Anwendungen mit extremen Umgebungsbedingungen.

Spezifikationen

Montagetyp Gerade Rechtwinklig
Präzision 4 Bogenminuten 4 Bogenminuten
Baugrößen mm 60, 75, 90, 100, 115, 140, 180, 220 60, 75, 90, 100, 115, 140, 180
Drehmomentkapazität
Nm (lb-ft)
bis zu 2969 (2190) bis zu 2800 (2065)
Verfügbare Übersetzungen 4:1,5:1,7:1,10:1,16:1, 20:1, 25:1, 28:1,35:1,40:1,50:1,70:1,100:1 8:1,10:1,12:1,14:1,15:1,16:1,20:1, 25:1,28:1,30:1,35:1,40:1,50:1
Radiale Belastbarkeit
N (lbf)
bis zu 37910 (8523) bis zu 37910 (8523)
Montagesystem RediMount™ RediMount™
