AKD2G Servoverstärker

Der AKD2G verfügt über zwei Achsen, erweiterbare Ein-/Ausgänge (ohne Auswirkungen auf die Maße), einen abnehmbaren Speicher, einen Zwei-Kanal-STO und das industrieweit erste antriebsintegrierte grafische Display. Der AKD2G ist für den AKM2G und AKM (mit oder ohne Bremse) mit einzelnem Steckverbinder optimiert, der den Verkabelungsaufwand durch Einkabel-Hybridtechnologie reduziert. Der AKD2G bietet auch eine Option für sekundäre Rückführung, um bestehende Rückführungssysteme zu unterstützen.

Global
Weltweit erhältlich


Sparen Sie Platz in Ihrer Maschine

Antriebe mit zwei Achsen bieten im Vergleich zu einachsigen Antrieben die doppelte Leistungsdichte und benötigen 20 % weniger Platz als vergleichbare zweiachsige Produkte.

Siehe technische Daten

Farbdisplay

Der Zugriff auf Ihre Inbetriebnahmedaten war noch nie so einfach.

Mehr erfahren


Effektive Inbetriebnahme

Fehler erkennen

Farbcodierte Freigabe-/Deaktivierungszustände für jede Achse

Symbole zeigen Betriebs- und Befehlsquellenmodi

Lokalisieren Sie Ihren Antrieb

Rotationszustandsinformationen für STO, Hardwarefreigabe und kontrollierten Halt

STO

SS1

SS2

SBC

SBT

SDB

SLS

SDI

SLP

SLI

Umfassende Sicherheit

Unsere im Antrieb integrierten SafeMotion™-Sicherheitsfunktionen sind für eine einfache Implementierung konzipiert. Sie bieten eine breite Palette an SafeStop-, SafeSpeed- und SafePosition-Optionen, die praktisch jeder Anforderung gerecht werden.

SicherheitsfunktionenAnwendungsbeispiele für Sicherheitsfunktionen

Merkmale

Varianten für eine oder zwei Achsen

Varianten für eine oder zwei Achsen

Autotuning mit einem Klick

Autotuning mit einem Klick

Servo on a Chip™ mit einem ARM™ A9 Prozessor mit zwei Kernen, 800 MHz

Servo on a Chip™ mit einem ARM™ A9 Prozessor mit zwei Kernen, 800 MHz

Plug & Play-kompatibel mit allen Kollmorgen Motoren

Plug & Play-kompatibel mit allen Kollmorgen Motoren

Flexibel

  • Dank des modularen Aufbaus kann der Nutzer seine benötigten Funktionen auswählen.
  • Optionaler Rückführungsanschluss für
    • EnDat 2.2
    • BiSS
    • Resolver
    • A-QUAD-B Geber
    • Gebernachbildung
    • Zwei Regelkreise
  • Vielfältige Bussysteme wie EtherCAT® mit FSoE, PROFINET® IRT, Ethernet/IP™ und CANopen® zur Systemoptimierung
  • Zusätzliche Systemstabilität durch Überspannungs-, Stromzufuhr- und Temperaturüberwachung
  • Zwei-Kanal-STO für jede Achse
  • Flexiblere Montage dank einzigartiger Leistungsdichte
    • Passt in eine 10 Zoll tiefe Steuerkonsole
  • Entnehmbare Speicherkarte
  • E/A
    • 16 E/A im Standardlieferumfang
    • Optionale E/A-Erweiterung auf 28 E/A
      • +2 sichere Eingänge (2 sichere Eingänge als Standard)
      • +4 sichere Ausgänge

Bedienerfreundlich

  • Plug & Play-kompatibel mit Steuerelementen und Motoren von Kollmorgen
  • Für Bedienkomfort und hohen Nutzwert bekannte grafische WorkBench-Benutzeroberfläche

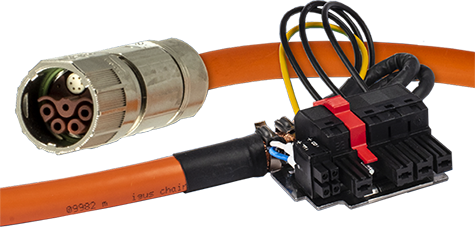

  • Hybridstecker für die Motorleistung sind für Einkabelmotoren optimiert:
  • Keine Adapter, keine D-Subs, keine Splitter
  • Käfigzug-Federklemmen an den E/A ermöglichen schnelle Installation
  • Optisch getrennte E/A sorgen für weniger Rauschen und machen zusätzliche Hardware überflüssig

Schnell

  • Servo on a Chip™ mit einem ARM™ A9 Prozessor mit zwei Kernen, 800 MHz und 1,5 Mio. zusätzlichen FPGA-Gates
  • Erfasst unterschiedliche Lastwechsel sofort:
    • Stromregelkreis: 1,28 µs
    • Geschwindigkeitsregelkreis: 62,5 µs
    • Lageregelkreis: 250 µs
  • Assistentengeführtes Tuning mit dem fortschrittlichen Tool Bode Plot, daher bei Bedarf effizientes manuelles Tuning
  • Schnelle Datenerfassung über TCP/IP Ethernet Service-Kanal
Industry 4.0 Ready

Technische Daten

120/240 V AC

Modell Dauerstrom
(A rms)
Spitzenstrom
(A rms)
Typische Wellenleistung
(kW)
Interne Bremsung
W (Ω)
Höhe
mm
Breite
mm
Tiefe
mm
Tiefe mit Kabelbiegeradius
mm
AKD2G-6V03S 3 9 1 100 (15) 233 75 180 225
AKD2G-6V06S 6 18 2
AKD2G-6V12S 12 30 4
AKD2G-6V03D 3 & 3 9 & 9 1 & 1
AKD2G-6V06D 6 & 6 18 & 18 2 & 2

240/480 V AC

Modell Dauerstrom
(A rms)
Spitzenstrom
(A rms)
Typische Wellenleistung
(kW)
Interne Bremsung
W (Ω)
Höhe
mm
Breite
mm
Tiefe
mm
Tiefe mit Kabelbiegeradius
mm
AKD2G-7V03S 3 9 2 100 (33) 270 75 180 225
AKD2G-7V06S 6 18 4
AKD2G-7V12S 12 30 8
AKD2G-7V03D 3 & 3 9 & 9 2 & 2
AKD2G-7V06D 6 & 6 18 & 18 4 & 4

Finden Sie nicht, was Sie brauchen?

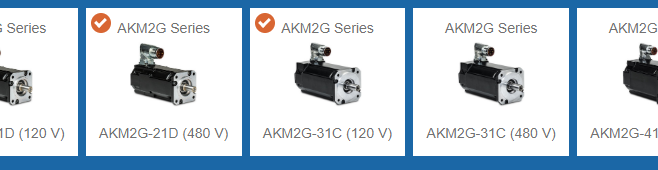

Design-Tools
