AKD® BASIC Programmierbarer Servoregler

Der AKD BASIC ist eine innovative Two-in-One Lösung. Die in den AKD BASIC-Modellen integrierte Steuerung ermöglicht Anwendern, eine große Bandbreite von Applikationen ohne weitere Hardware zu realisieren und den Durchsatz bei Einachs-Anwendungen zu steigern. Die innovative Programmierumgebung und der Programmeditor sind in Kollmorgens WorkBench-Softwarepaket integriert. Mit WorkBench lassen sich außer der Motion- und Machine-Control-Programmierung auch alle Setup-, Konfigurations-, Tuning- und Management-Aufgaben beim Drive erfüllen.

Global
Das Produkt ist weltweit verfügbar

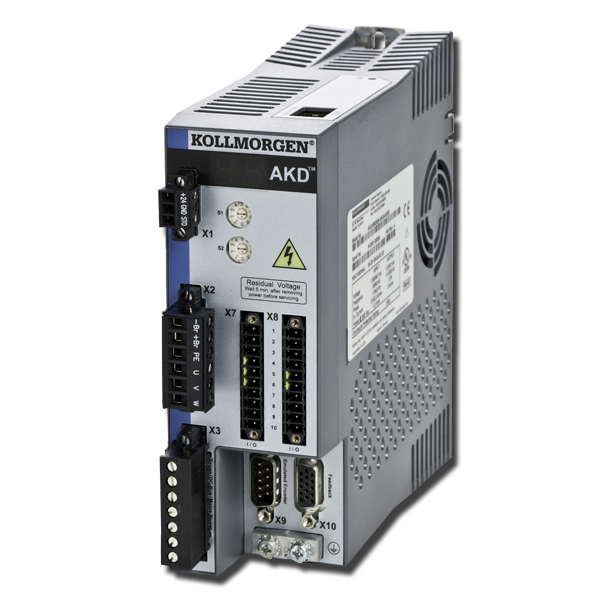

Kollmorgen AKD Basic Servoverstärker mit programmierbarer Steuerung.png
Industry 4.0 Ready

Eigenschaften

Merkmale

  • Maschinensteuerung und leistungsstarke Bewegungssteuerung, zur 1,5-Achsen-Steuerung in Antrieb integriert (1 reelle, 1 virtuelle Achse)
  • Standardversion:
    • 7 konfigurierbare digitale Eingänge (+ 1 HW Enable Eingang)
    • 2 konfigurierbare digitale Ausgänge (+ 1 Fehlerrelais)
    • 1 analoger Eingang und 1 analoger Ausgang
    • Ethernet Service-Port für Inbetriebnahme, Programmierung und Modbus TCP/IP
  • Erweiterte E/A-Version:
    • 20 digitale Eingänge (HW Enable Eingang)
    • 12 digitale Ausgänge (+ 1 Fehlerrelais)
    • 2 analoge Eingänge und 2 analoge Ausgänge
  • Verfügbar mit denselben Leistungsklassen und Spannungspegeln wie unsere AKD™-Reihe
  • Programmiersprache BASIC, Verwendung von Bedingungsausdrücken möglich
  • Die Programmierschnittstelle ist eine Standardfunktion der AKD WorkBench und umfasst benutzerfreundliche Funktionen wie automatische Syntaxhervorhebung, automatische Vervollständigung, automatische Formatierung und Code-Vorlagen.
  • Quellcode-Sperrfunktion mit Kennwortschutz

Kundennutzen

  • Durch die in den Antrieb integrierte, über BASIC programmierbare Kombination aus Antrieb und Steuerung gewinnt die AKD®-Reihe enorm an Vielseitigkeit und Benutzerfreundlichkeit.
  • Die AKD BASIC Verstärker haben die gleichen Baugrößen wie die AKD-Standardverstärker, ohne dass hierfür eine separate Steuerung benötigt wird.
  • Die erweiterte E/A-Version beherbergt zusätzliche digitale und analoge Ein- und Ausgänge, sodass keine zusätzlichen I/Os benötigt werden und diese Version noch besser als vollständige Maschinen- und Bewegungssteuerungslösung eingesetzt werden kann.
  • Da keine separate SPS mehr benötigt wird, lassen sich enorme Einsparungen bei Konstruktionszeiten, Verdrahtungs- und Platzanforderungen sowie den Gesamtkosten verzeichnen.
  • Die Programmiersprache BASIC ist weit verbreitet, leicht erlernbar und ermöglicht die schnelle Programmierung komplexer Bewegungsabläufe.
  • BASIC unterstützt Bedingungsausdrücke, Caming (Kurvenscheiben), S-Kurven, unbegrenzte Bewegungsprofile und weitere Techniken für die fortschrittliche Antriebssteuerung
  • Die menügesteuerte Programmierung über AKD WorkBench bietet intelligente Formatierung, Vorlagen und Debugging-Funktionen. Dies alles trägt zu einer Verkürzung der Entwicklungszeiten bei und unterstützt die Code-Dokumentation.
  • Das Erweiterungsmodul enthält einen Slot für SD-Speicherkarten. So können Programme einfach übertragen und gewartet werden, ohne dass ein PC benötigt wird.
  • Dank einer Quellcode-Sperrfunktion bleiben Ihr geistiges Eigentum und die Alleinstellungsmerkmale Ihrer Maschine sicher und geschützt.

Spezifikationen

120/240 VAC
1 & 3 Phasig (85-265 V)
Dauerstrom
(Aeff))
Spritzenstrom
(Aeff)
Dauerausgangsleistung
(Watt)
AKD-x00306 3 9 1,100
AKD-x00606 6 18 2,000
AKD-x01206 12 30 4,000
AKD-x02406 24 48 8,000
240/480 Vac
3 Phasig (187-528 V)
Dauerstrom
(Aeff))
Spritzenstrom
(Aeff)
Dauerausgangsleistung
(Watt)
AKD-x00307 3 9 2,000
AKD-x00607 6 18 4,000
AKD-x01207 12 30 8,000
AKD-x02407 24 48 16,000
AKD-x04807 48 96 32,000

Erste Schritte

Der Support von Kollmorgen unterstützt Sie dabei, für Ihre Zwecke optimal abgestimmte Maschinen zu entwickeln, zu bauen und ebenso zuverlässig wie produktiv am Laufen zu halten – jederzeit und weltweit. Unsere Co-Engineering-Experten erarbeiten gemeinsam mit Ihnen die perfekte Lösung für Ihren Antriebsbedarf.
